安装框架断路器要注意什么？该如何选择断路器？



　　断路器是一种开关装置，它广泛应用于电力系统。断路器可以分为高压断路器、低压断路器以及框架断路器。现在大家就和小编一起来看看安装框架断路器要注意什么，该如何选择断路器？

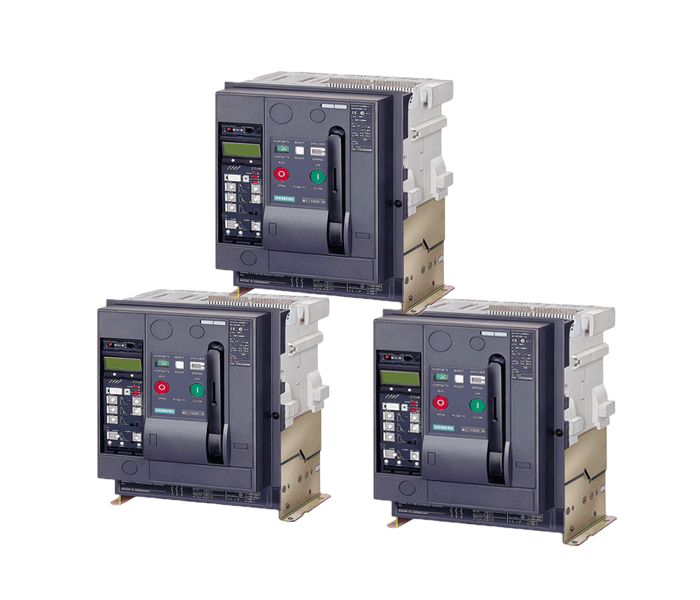

　　框架断路器

　　安装框架断路器要注意什么

　　1、框架断路器的安装应符合GB13955-92标准及产品说明书的要求。

　　2、框架断路器的安装应充分考虑供电线路、供电方式、供电电压及系统接地型式。

　　3、框架断路器的额定电压、额定电流、短路分断能力、分断时间应满足被保护供电线路和电气设备的要求。

　　4、框架断路器的安装接线应正确，在不同的系统接地形式的单相、三相三线、三相四线供电系统中剩余电流保护器的接线不同，应给以充分注意。

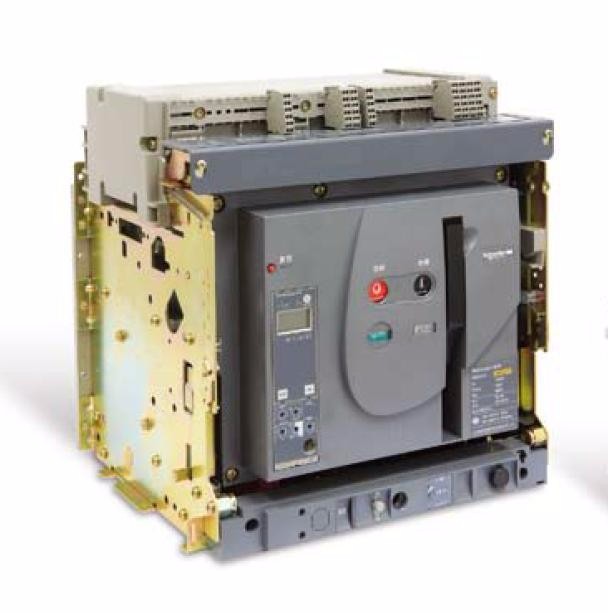

　　框架断路器

　　该如何选择断路器

　　(1) 断路器与断路器的配合应考虑上级断路器的瞬时脱扣器动作值，应大于下级断路器出线端处最大预期短路电流，若由于两级断路器处短路时回路元件阻抗值差别小，使之短路电流值差别不大，则上级断路器可选择带短延时的脱扣器。

　　(2) 限流断路器在短路电流大于或等于其瞬时脱扣器整定值时，将会在数毫秒内脱扣，故下级保护电器不宜用断路器实现选择性保护要求。

　　(3) 具有短延时的断路器，当其时限整定在最大延时时，其通断能力下降，因此，在选择性保护回路中，考虑选择断路器的短延时通断能力应满足要求。

　　(4) 还应考虑上级断路器的短路延时可返回特性与下级断路器的动作特性时间曲线不应相交，短延时特性曲线与瞬时特性曲线间不应相交。

　　大家在安装框架断路器的时候，必须要仔细的查看说明书。小编在上面介绍了该如何选择断路器，希望能够对大家有所帮助。
