什么是塑壳断路器？塑壳断路器工作原理是什么？



　　断路器是一种、电器、电路开关装置，按照断路器的使用范围，可以分为高压断路器以及低压断路器，下面小编就带大家来看看什么是塑壳断路器，塑壳断路器工作原理是什么？

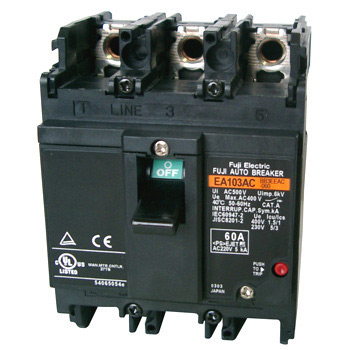

　　塑壳断路器

　　什么是塑壳断路器

　　塑壳断路器能够在电流超过跳脱设定后自动切断电流。塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。其脱扣单元分为：热磁脱扣与电子脱扣器。常用的额定电流共有以下几种16、25、30、40、50、63、80、100、125、160、200、225、250、315、350、400、500、630A。



　　塑壳断路器

　　塑壳断路器工作原理是什么

　　低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

　　塑壳断路器可以在电流过强的时候，自动的切断电流。小编在上面介绍了塑壳断路器工作原理是什么，希望能够对大家有所帮助。
