什么是气动调压阀？气动调压阀怎么安装？



　　不知道大家还记得很早以前家家都要用的煤气罐吗，现在煤气罐已经很少出现在生活当中了，但你知道调节煤气罐压力的东西叫什么吗？其实它叫气动调压阀，下文就来给大家介绍下什么是气动调压阀，喜欢的可以看看下文哦。

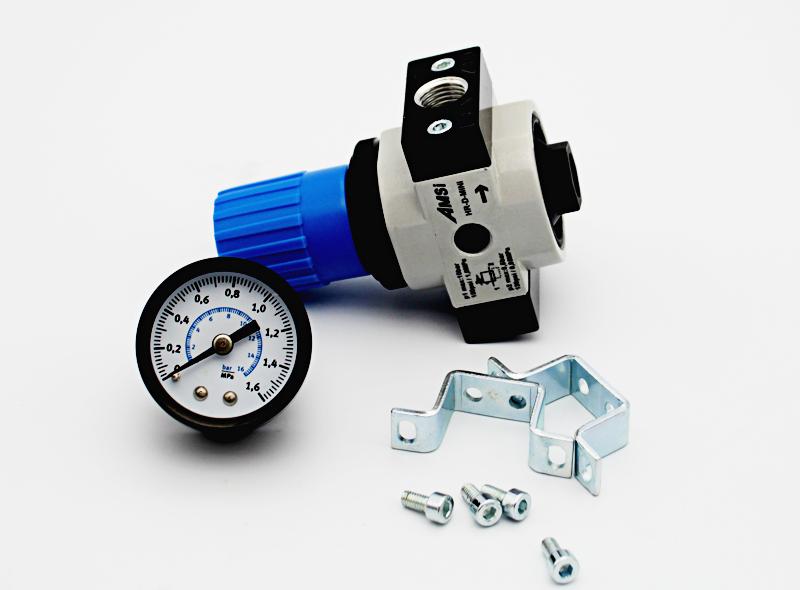

气动调压阀

　　什么是气动调压阀？

　　气动调压阀就是以压缩气体为动力源，以气缸为执行器，并借助于阀门定位器、转换器、电磁阀、保位阀、储气罐、气体过滤器等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度、液位等各种工艺过程参数。气动调压阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。

　　气动调压阀的特点以及用途

　　1、气动调压阀的用途与特点用途 是一种直角回转结构，它与阀门定位器配套使用，可实现比例调节; V型阀芯最适用于各种调节场合，具有额定流量系数大，可调比大，密封效果好，调节性能灵敏，体积小，可竖卧安装。适用于控制气体、蒸汽、液体等介质。

　　2、特点：是一种直角回转结构，由V型阀体、气动执行机构、定位器及其他附件组成;有一个近似等百比的固有流量特性;采用双轴承结构，启动扭矩小，具有较好的灵敏度和感应速度;超强的剪切能力。

　　3、气动活塞执行机构采用压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。它的组成部分为：调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。

　　4、气动调压阀的工作原理：气动调压阀由执行机构和调节机构组成。执行机构是调压阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。阀体是气动调压阀的调节部件，它直接与调节介质接触，调节该流体的流量。

　　气动调压阀安装原则

　　（1）气动调压阀安装位置，距地面要求有一定的高度，阀的上下要留有一定空间，以便进行阀的拆装和修理。对于装有气动阀门定位器和手轮的气动调压阀，必须保证操作、观察和调整方便。

　　（2）气动调压阀应安装在水平管道上，并上下与管道垂直， 一般要在阀下加以支撑，保证稳固可靠。对于特殊场合下，需要气动调压阀水平安装在竖直的管道上时，也应将气动调压阀进行支撑（小口径气动调压阀除外）。安装时，要避免给气动调压阀带来附加应力）。



气动调压阀

　　（3）气动调压阀的工作环境温度要在(－30～+ 60)，相对湿度不大于95%。

　　（4）气动调压阀前后位置应有直管段，长度不小于10倍的管道直径（10D），以避免阀的直管段太短而影响流量特性。

　　（5）气动调压阀的口径与工艺管道不相同时，应采用异径管连接。在小口径气动调压阀安装时，可用螺纹连接。阀体上流体方向箭头应与流体方向一致。

　　（6）要设置旁通管道。目的是便于切换或手动操作， 可在不停车情况下对气动调压阀进行检修。

　　（7）气动调压阀在安装前要彻底清除管道内的异物，如污垢、焊渣等。

　　上文对气动调压阀作了简单的介绍，在安装气动调压阀时一定要按照操作要求来安装，否则很容易发生危险事故，所以大家要小心使用哦。
