隔离开关的功能有哪些？具有什么样的特点存在呢？



　　现在每家每户都会使用电器产品，而为了能够让家庭用电更加安全，人们都会购买隔离开关这个转接装置。下面就让我们跟小编一起看看隔离开关的功能有哪些，具有什么样的特点存在呢？

　　隔离开关

　　隔离开关 （Isolating switch）是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。词条介绍了隔离开关的功能、特点、类型、应用、防误改进、维护、常见问题等。

　　功能

　　1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全 。

　　2、根据运行需要，换接线路。

　　3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

　　4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

　　隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。主要功能：不带负荷分断和接通线路。

　　1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

　　2.隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

　　3.用以接通或断开小电流电路。

　　一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。

　　隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。同时，也可以用来操作一些小电流的电路。

　　特点

　　1.在电气设备检修时，提供一个电气间隔，并且是一个明显可见的断开点，用以保障维护人员的人身安全。

　　2.隔离开关不能带负荷操作：不能带额定负荷或大负荷操作，不能分、合负荷电流和短路电流，但是有灭弧室的可以带小负荷及空载线路操作。

　　3.一般送电操作时：先合隔离开关，后合断路器或负荷类开关；断电操作时：先断开断路器或负荷类开关，后断开隔离开关。

　　4.选用时和其它的电气设备相同，其额定电压、额定电流、动稳定电流、热稳定电流等都必须符合使用场合的需要。

　　隔离开关的作用是断开无负荷电流的电路.使所检修的设备与电源有明显的断开点，以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。



隔离开关

　　类型

　　按其安装方式的不同

　　可分为户外隔离开关与户内高压隔离开关。户外隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的隔离开关。

　　按其绝缘支柱结构的不同

　　可分为单柱式隔离开关（single-column disconnector)、双柱式隔离开关（double-column disconnector)、三柱式隔离开关（three-column disconnector)。其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著 。

　　按电压等级的不同

　　低压隔离开关

　　电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。刀开关即作为隔离电源的开关电器。隔离电源的刀开关亦称作隔离开关。隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”（指带电压的母线、短电缆的电容电流或电压互感器的电流）。也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。 用做隔离电源的刀开关必须满足隔离功能，即开关断口明显，并且断口距离合格。 刀开关和熔断器串联组合成一个单元，称为刀开关熔断器组合电器；刀开关的可动部分（动触头）由带熔断体的载熔件组成时，称为熔断器式刀开关。刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧及弧刀等可组合为负荷开关。负荷开关具有在非故障条件下，接通或分断负荷电流的能力和一定的短路保护功能。

　　高压隔离开关

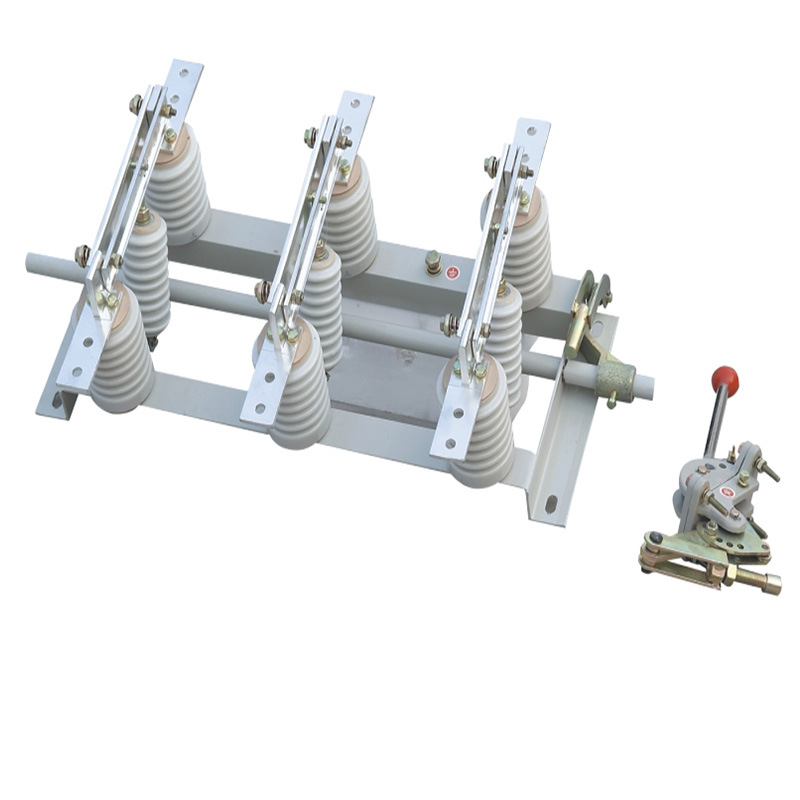

　　GN系列户内高压隔离开关

　　高压断路器

　　GW系列户外高压隔离开关

　　常见高压隔离开关型号

　　CR 中心断口隔离开关（126kV~252kV）

　　DR 双面隔离开关（72.5kV~363kV）

　　KR 双柱水平伸缩式隔离开关（126kV~550kV）

　　PR 单柱双臂垂直伸缩式隔离开关（126kV to 500kV）

　　SR 水平旋转单侧断口式隔离开关（40.5kV）

　　VR V型中心断口隔离开关（126kV）

　　YR 单柱单臂垂直伸缩式隔离开关（126kV~550kV）

　　应用

　　配置选型

　　隔离开关的选择

　　隔离开关配置在主接线上，保证了线路及设备检修时形成明显的断口与带电部分隔离，由于隔离开关没有灭弧装置及开断能力低，所以操作隔离开关时，必须遵守倒闸操作顺序，即送电时，首先合上母线侧隔离开关，其次合上线路侧隔离开关，最后合上断路器，停电则于上述相反。

　　隔离开关的配置

　　1、断路器的两侧均应配置隔离开关，以便在断路器检修时形成明显的断口与电源隔离。

　　2、中性点直接接地的普通变压器，均应通过隔离开关接地。

　　3、在母线上的避雷器和电压互感器，宜合用一组隔离开关，保证电器和母线的检修安全，每段母线上宜装设1-2组接地刀闸。

　　4、接在变压器引出线或中性点的避雷器可不装设隔离开关。

　　5、当馈电线路的用户侧没有电源时，断路器通往用户的那一侧可以不装设隔离开关。但为了防止雷电过电压，也可以装设。

　　隔离开关选型

　　额定电压：

　　隔离开关额定电压（KV）=回路标称电压*1.2/1.1 倍。

　　额定电流：

　　额定电流标准值应大于最大负载电流的150%。

　　额定热稳定电流：

　　选择大于系统短路电流的额定热稳定电流值。

　　操作范围

　　一般规定隔离开关允许操作范围

　　1.正常时拉合电压互感器和避雷器。

　　2.拉合220kV空载母线。

　　3.拉合电网没有接地故障时的变压器中性点。

　　4.拉合经开关或隔离开关闭合的旁路电流。

　　5.户外垂直分合式三联隔离开关，拉合电压在220kV及以上励磁电流不超过2A的空载变压器和电容电流不超过5A的空载线路。

　　6.10kV户外三联隔离开关拉合不超过15A的负荷电流。

　　7.10kV隔离开关拉合不超过70A的环路均衡电流。

　　操作顺序

　　隔离开关的正确操作顺序 ：

　　（1）首先在操作隔离开关时，应先检查相应回路的断路器确实在断开位置，以防止带负荷拉、合隔离开关。

　　（2）线路停、送电时，必须按顺序拉、合隔离开关。停电操作时，必须先拉断路器，后拉线路侧隔离开关，再拉母线侧隔离开关。送电操作顺序与停电顺序相反。这是因为发生误操作时，按上述顺序可缩小事故范围，避免人为使事故扩大到母线。

　　（3）操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。

　　（4）隔离开关操作时，应有值班人员在现场逐相检查其分、合闸位置、同期情况、触头接触深度等项目，确保隔离开关动作正确、位置正确。

　　（5）隔离开关一般应在主控室进行操作。当远控电气操作失灵时，可在现场就地进行手动或电动操作，但必须征得站长或技术负责人的许可，并在有现场监督的情况下才能进行。

　　（6）隔离开关、接地刀闸和断路器之间安装有防止误操作的电气、电磁和机构闭锁装置。倒闸操作时，一定要按顺序进行。如果闭锁装置失灵或隔离开关和接地刀闸不能正常操作时，必须严格按闭锁的要求条件检查相应的断路器、刀闸位置状态，只有核对无误后，才能解除闭锁进行操作。



隔离开关

　　关于隔离开关的功能有哪些，具有什么样的特点存在的相关内容小编就为大家介绍到这里了，如果你也想要购买隔离开关，可以到电器实体店挑选一种性价比高并且质量好的产品。
