仪器仪表 | 电阻的这些信息必看！



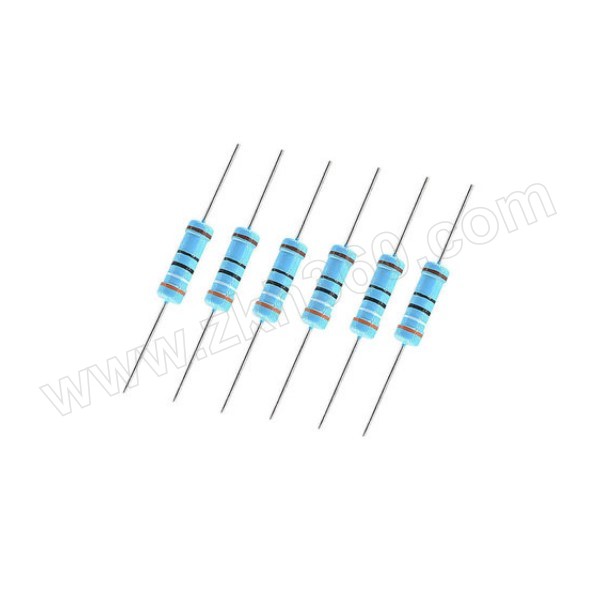

电阻是一个常见的组件，但它有不同寻常的门道。电阻的参数很多， 通常，我们只需要关注阻值、精度和额定功率， 这三个指标合适即可。

当然，在数字电路中，我们不需要关注太多细节。 毕竟，在只有 1 和 0 的数字中，我们并不关心微不足道的影响。

但是在模拟电路中，当我们使用精准的电压源，或者对信号进行模数转换，或者在放大微弱的信号时，电阻的微小变化都会产生很大的影响。 当您关心电阻时，当然就是在处理模拟信号的场合了。接下来，小编将根据模拟电路的应用来分析电阻各种参数的影响。

01 电阻器的额定阻值
电阻的额定阻值的选择往往被应用固定了，例如限制LED灯的电流或采样某个电流信号，电阻的阻值基本没有其他选择。
但在某些情况下，电阻有多种选择，例如放大电压信号。 如图1所示，放大倍数与R2与R3的比值有关，与R2和R3的数值无关。
此时，电阻的阻值选择是有依据的：
阻值越大，热噪声越大，放大器的性能越差；
电阻越小，工作时电流越大。 电流噪声越大，放大器的性能越差；
这就是为什么很多放大电路的电阻都是几十K的原因。有需要大电阻的地方，或者用电压跟随器，或使用T形网络来避免。


02 电阻的精度
电阻的阻值一般为1%和5%，精密的要0.1%等。0.1%的价格是1%的10倍左右，1%的价格是5%的1.3倍左右。 一般来说，代号A=0.05%、B=0.1%、C=0.25%、D=0.5%、F=1%、G=2%、J=5%、K=10%、M=20%。



03 电阻的额定功率
电阻的功率本来很简单，但往往容易使用不当。 例如2512贴片电阻的额定功率为1W，根据电阻的规格书，当温度超过70摄氏度时，电阻需要降额使用。

2512贴片电阻能用多大功率？常温下，如果PCB焊盘没有特殊的散热处理，当2512贴片电阻功率达到0.3W时，温度可能会超过100甚至120摄氏度。在125摄氏度的温度下，根据温度降额曲线，2512的额定功率需要降额到30%。 在这种情况下，您需要注意任何封装的电阻，不要迷信标称功率，确定关键位置，以免留下隐患。

 04 电阻的耐压值
 一般来讲，电阻的耐压值很少提及，尤其是新手，往往没有概念，以为电容才有耐压值。
 电阻两端可施加的电压由额定功率决定。 一个要保证功率不能超过额定功率，另一个就是电阻的耐压值。
电阻体的功率虽然不超过额定功率，但电压过高会造成电阻不稳定、电阻引脚间爬电等故障，使用时应根据所用电压选择合理的电阻。
部分封装耐压值包括：0603=50V，0805=100V，1206～2512=200V，1/4W插件=250V。
而且，在时间应用中，电阻上的电压应该比额定耐压值小20%以上，否则时间一长就容易出现问题。

05 电阻的温度系数
电阻温度系数是描述电阻随温度变化的参数。 这主要是由电阻的材质决定的。 一般厚膜贴片式电阻0603以上的封装都可以达到100ppm/℃。表示当电阻的环境温度变化25摄氏度时，电阻值可能变化0.25%。如果是12bit的ADC，0.25%的变化就是10个LSB。
所以像AD620这样的运放，依靠一个电阻来调节放大倍数， 许多老工程师为了方便也不会使用它，他们将使用传统电路通过两个电阻的比例来调整放大倍数。当电阻是相同类型的电阻时，温度引起的阻值变化不会带来比例的变化，电路就更稳定。 在要求更高的精密仪器中，会使用金属膜电阻。 它们很容易实现 10 到 20 ppm 的温漂，当然也更昂贵。
总之，温度系数是仪表类的精密应用中一个非常重要的参数。 电阻不精确是可以在校准时调整的，但电阻随外部温度的变化是无法控制的。



06 电阻的结构
电阻的结构有很多种。如机器的启动电阻，一般用于大容量铝电解的预充电。 充满铝电解后闭合继电器接通电源工作。
这种电阻需要耐冲击，使用大的绕线电阻，电阻的额定功率不是很重要，但瞬时功率很高，普通电阻达不到要求。
对于高压应用，如电容放电电阻，实际工作电压超过500V，用高压玻璃釉电阻而不是普通水泥电阻。
尖峰吸收应用，例如可控硅模块两端需要并联RC进行吸收，做dv/dt保护，实现无感绕组电阻，才能使其具有良好的峰值吸收性能且不易受冲击损坏。
