一、空气过滤概念及相关术语介绍

1.空气过滤的重要性

预防灰尘阻塞空调机的冷热盘管

过滤小于0.1微米的尘粒以防止微电子的短路

保障室内人员的健康

保持室内装修的整洁

减少室内清洗的次数

保护室内贵重物品如书画、古董

预防风管内积尘——防火措施

保障生产环境，如食品业，电子业等

过滤空气内的细菌



2．过滤器的效率

过滤器的效率是被捕集粉尘量与进入过滤器空气含尘量的比值：

过滤效率 = 过滤器捕集粉尘量/上游空气含尘量

              = (上游空气含尘量 — 下游空气含尘量)/上游空气含尘量

              =1-下游空气含尘量/上游空气含尘量



3．过滤器的阻力值

阻力概念

过滤器积尘，阻力增加，当阻力增大到某一定值时，过滤器报废；

新过滤器的阻力称为“初阻力”，对应于过滤器报废的阻力值称为“终阻力”。

终阻力建议值

EN779建议终阻力值如下：

G3，建议终阻力250Pa;

G4，建议终阻力250Pa;

F5-F6，建议终阻力450Pa;

F7-F8，建议终阻力450Pa;

F9，建议终阻力450Pa。

通常情况：终阻力建议值为过滤器初阻力的2-2.5倍。

注：具体过滤器更换周期仍需根据现场情况而定。



4.容尘量

容尘量并非过滤器报废时容纳大气粉尘的重量，它是过滤器在特定试验条件下容纳特定试验粉尘的重量，这里“特定”是指：

a、标准试验风洞，以及相关试验与测量设备；

b、比实际大气粉尘颗粒大得多的标准“道路尘”；

c、委托方与试验方商定，或标准规定的试验方法、计算方法与终止试验条件；



二、滤料基本知识

扩张滤料面积的过滤器的滤料面积大于过滤器的面积

滤料面速（media velocity）小于过滤器的面速（face velocity）

把滤料折成型以加厚过滤器厚度是最常用的扩张滤料面积的方法

扩张滤料面积的原因：

1. 拦截 与 扩散原理的过滤器在较低的滤料面速,将表现出较高的过滤效率;

2. 滤料面速高,阻力也相应提高,尤其是高效率的滤料.所以增加滤料面积,降低滤料面速,阻力也将会减少;

3. 因为集尘滤料的增加,所以过滤器的寿命得以延长.



滤料的材质——化纤与玻纤

化纤滤料

比玻纤结实可用超声波封合价格较便宜，渐渐代替玻纤，广泛应用于一般通风空调系统

玻纤滤料-超细玻璃纤维

耐腐蚀，应用于高温，含酸碱、有机物质，有紫外线杀菌等场所，高效过滤器采用玻纤滤料，玻纤有害健康，不易分解



化纤等级

等级	颜色	EN779 对0.4μm粒子的平均效率（Em）%
F5	白	40-60%
F6	绿	60-80%
F7	粉红	80-90%
F8	黄	90-95%
F9	白	95%<Em



玻纤等级

等级	颜色	ASHRAE比色法效率	纤维直径(微米)
F8	淡黄	90-95%	0.97
F7	粉红	80-85%	1.25
F6	橙	55-65%	2.6
F5	深黄	50-55%	4.0



过滤器选用指南

效率等级	效率	典型控制污染物	应用实例	典型过滤器类型
U17 U16 U15	MPPS,>99.999995% MPPS,>99.99995% MPPS,>99.9995%	所有颗粒	ISO1-ISO4级洁净室，微电子洁净室，高洁净度要求洁净工作台	无隔板式平板过滤器
H14 H13	MPPS,>99.995% MPPS,>99.95%	所有颗粒物 所有空气微生物	ISO5-ISO8级洁净室，核级高效过滤器，国防工业高效过滤器，P3实验室排风，洁净手术室，洁净工作台，永久性ULPA的预过滤	无隔板式平板过滤器 有隔板过滤器 风道内V形无隔板过滤器
H12 H11 H10	MPPS,>99.5% MPPS,>95% MPPS,>85%	粒径0.1um-1.0um 空气微生物 香烟烟雾	ULPA与HEPA的预过滤，中国GMP30万级厂房，要求很高的非洁净环境	无隔板式平板过滤器 有隔板过滤器 风道内V形无隔板过滤器
F9 F8 F7 F6 F5	平均计数效率>95％ ---90％－95％ ---80％－90％ ---60％－80％ ---40％－60％	粒径0.1um-1.0um 一般粉尘 大多数微生物 焊接烟 花粉	较好的公共建筑，较好的住宅、车间、病房、诊疗室、HEPA预过滤，保护空调系统，油漆车间棚进风，燃气轮机与空压机入口空气过滤器，化学过滤器的预过滤	袋式过滤器 V形无隔板过滤器 有隔板耐高温过滤器 有隔板过滤器 自清洁式过滤器 静电过滤器
G4 G3 G2 G1	计重法>95% 计重法>80% 计重法>65% 计重法>50%	粒径>5um 清扫扬尘 花粉，螨虫 沙尘，喷涂 纤维尘，杨柳絮	F级过滤器预过滤，最低过滤要求，公共建筑，住宅，保护空调系统，化学过滤器的预过滤	廉价可清洗袋式过滤器 一次性平板过滤器 自动卷绕式过滤器 静电过滤器



三、过滤器选型时需确认的参数

1. 尺寸（W*H*D）袋式需确认袋数及袋深；

2. 效率：初效（G）,中效（F），亚高效、高效（H），超高效（U）；

3. 初阻力：客户要求的初阻力参数，如无特殊要求，按照我司标准是否可接受；

4. 其它要求：法兰、搭扣、把手等。

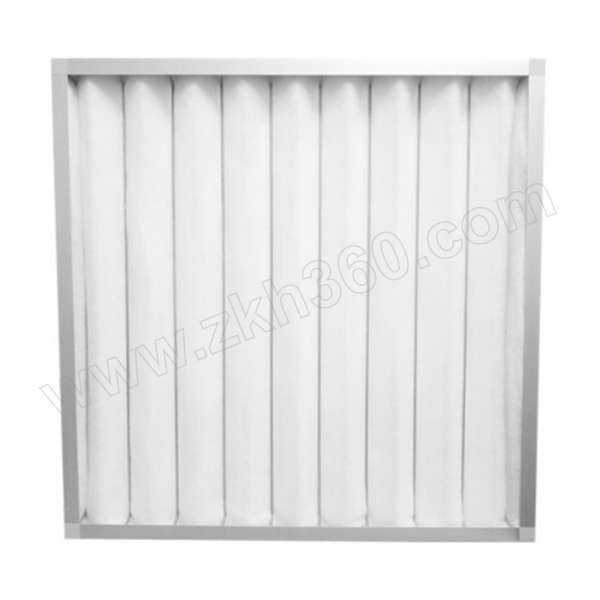

板式可清洗过滤器

1. 板式可清洗分为滤料带褶和平板式；带褶式的可清洗过滤器，滤料使用面积大，所以有效过滤面积就大，这样初阻力低，风量大，容尘量就多。厚度有46mm和96mm两种。 平板式的可清洗过滤器，滤料使用面积小，过滤面积小，初阻力偏高，风量小，容尘量小。正反面使用平板网格固定滤料，厚度有21mm 、25mm两种;

2. 效率:G2、G3、G4、F5；
3. 可重复清洗1－2次使用，使用寿命长；
4. 广泛用于空调系统的预过滤。

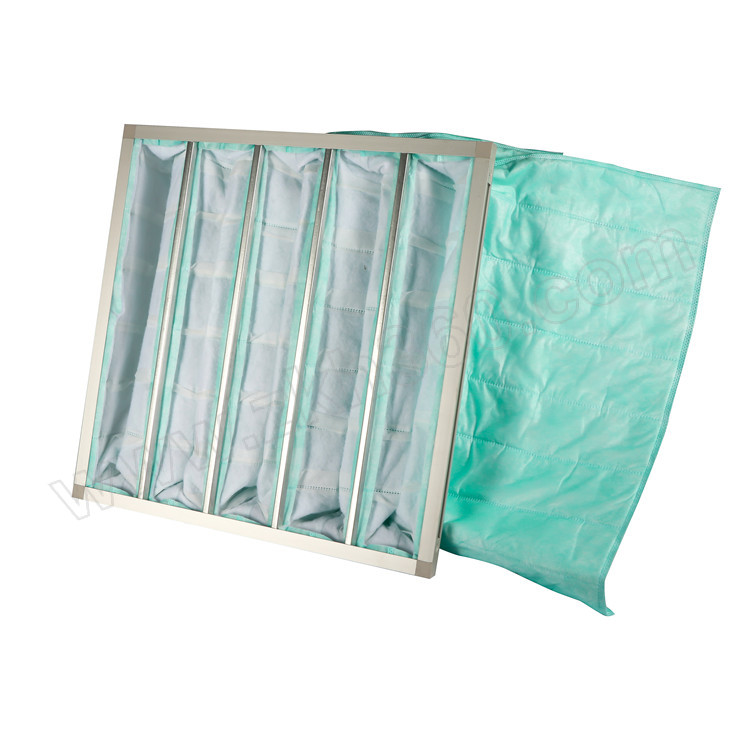

袋式过滤器

1. 袋式过滤器可做多种效率，如G3、G4、F5、F6、F7、F8、F9效率；
2. 使用21、26、47mm铝型材框架配合装配，也可以做21mm的铁皮框架配合装配；
3. 滤料为化纤，铝角或者塑料角连接铝型材框架，广泛用于空调系统的初中级过滤器；
4. 滤料为玻纤的袋式玻纤过滤器，滤料采用极细致的玻璃纤维制成，适用于制药、医院、化妆品、半导体电子、精密机械、食品等行业。
