弹簧式安全阀浅知道

首先介绍一下安全阀

安全阀是承压设备、容器和管线上的超压保护装置。当介质压力升高超过允许值时，安全阀会自动开启进行排放，防止压力继续升高。而当压力降低至规定值时，安全阀会及时自动关闭。安全阀按结构可以分为重锤式、脉冲式和弹簧式，这里给大家介绍一下弹簧式安全阀。



弹簧式安全阀的特点是什么？

弹簧式安全阀依靠阀内弹簧的弹性将阀瓣膜或柱塞等密封件闭锁，当压力容器或管道内出现异常高压会反向抵消阀内弹簧部件的压力，将闭锁装置打开从而形成泄压通道，将压力容器或管道内的异常高压泄掉。



一、常见弹簧式安全阀有哪些分类？

1、按气体的排放方式划分：

(1) 封闭式安全阀：此类安全阀的阀盖是封闭的，气体全部通过排气管排放，在防止介质外泄的同时也有效防止外界杂物侵入。主要用于介质为有毒、易燃易爆气体的压力管道及容器。

(2) 半封闭式安全阀：所排出的气体一部分通过安全阀出口排气管，一部分通过阀盖与阀杆的间隙漏出。主要用于对大气不产生污染的气体或液体的压力管道及容器。

(3) 开放式安全阀：此类安全阀的阀盖是敞开的，弹簧弹簧腔室与大气相通，可以有效降低弹簧腔室的温度。主要用于蒸汽或对大气不产生污染的高温气体的压力管道及容器，带散热器安全阀主要适用于介质温度超过350℃工况的。

2、按阀瓣开启高度划分：

(1) 全启式安全阀：此类安全阀阀瓣开启高度≥1/4流道直径，排放量大可以快速进行泄压。

(2) 微启式安全阀：此类安全阀瓣开启高度为1/20~1/40流道直径。

3、带扳手安全阀：即阀门带扳手，在介质压力达到开启压力的75%以上时可利用扳手将阀瓣从阀座上略提起，便于检查其密封性，也可以在紧急故障时手动开启。主要用于工作温度≤350℃的蒸汽、空气等介质的压力管道及容器。

二、常见弹簧式安全阀有哪些型号？

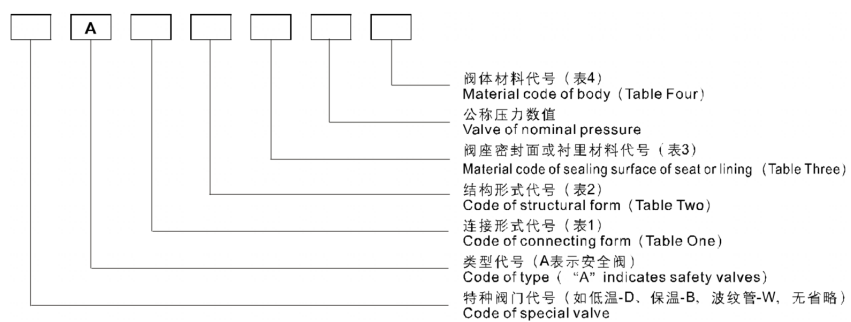

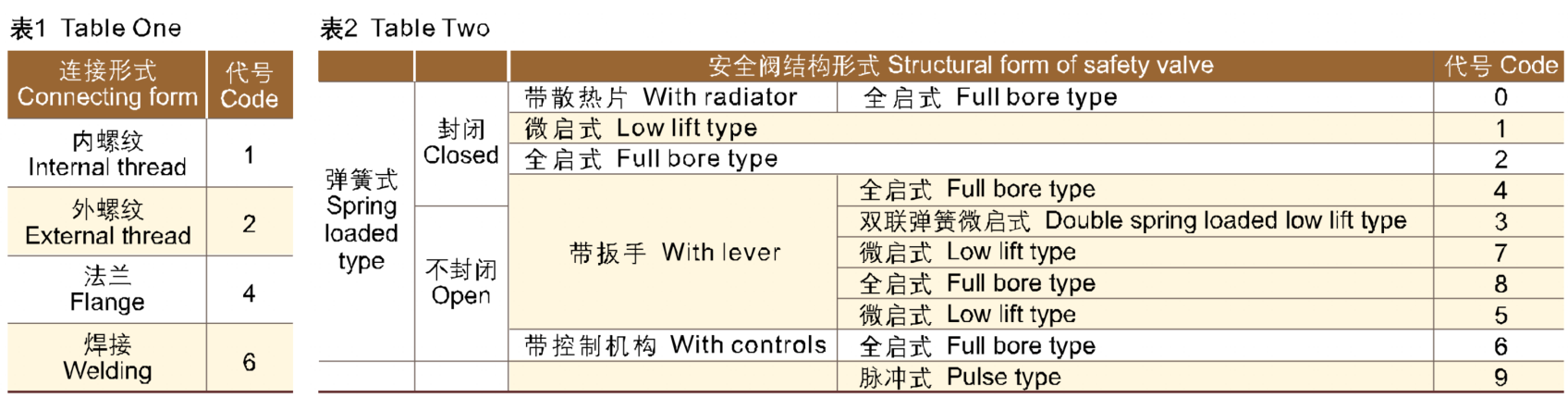

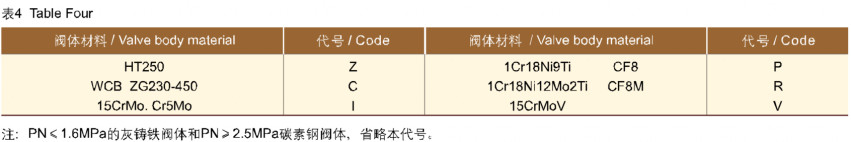

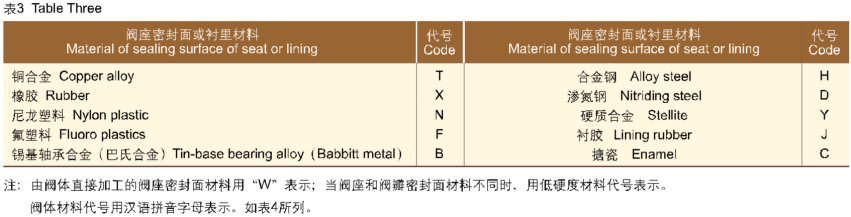

先介绍一下安全阀型号编制方法







1、A41H/A41Y 弹簧微启封闭式安全阀

• 系列型号

A41H-16C	A41H-25	A41H-40	A41Y-64	A41Y-100	KA41H-16C
A41Y-16P	A41Y-25P	A41Y-40P	A41Y-64P	A41Y-100P	KA41Y-25P
A41Y-16R	A41Y-25R	A41Y-40R	A41Y-64R	A41Y-100R	KA41Y-40R



·A41H型适用于工作温度≤300℃石油气、空气和水等介质

·A41Y-R/P型适用于工作温度≤200℃有腐蚀性的介质

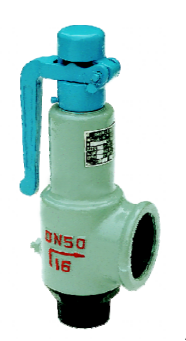

2、A47H/A47Y 带扳手弹簧微启式安全阀



• 系列型号

A47H-16C	A47H-40	A47H-64	A47H-100
A47H-25	A47Y-64	A47Y-100

·A47H/A47Y适用于工作温度≤350℃的蒸汽、空气等介质。

3、A42Y/KA42Y/DA42Y 弹簧全启式封闭安全阀

• 系列型号

A42Y-16C	A42Y-25R	A42Y-64P	KA42Y-16	DA42Y-16C(P）
A42Y-16P	A42Y-40	A42Y-64R	KA42Y-40	DA42Y-25(P）
A42Y-16R	A42Y-40P	A42Y-100	KA42Y-64	DA42Y-40(P）
A42Y-25	A42Y-40R	A42Y100P	KA42Y-100	DA42Y-64(P）
A42Y-25P	A42Y-64	A42Y-100R	KA42Y-25(P）	DA42Y-100(P）

·A42Y-C型适用于工作温度≤300℃空气、石油气、液体等介质。

·A42Y-P/A42Y-R型适用于工作温度≤200℃有腐蚀性的介质。

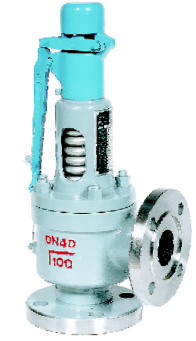

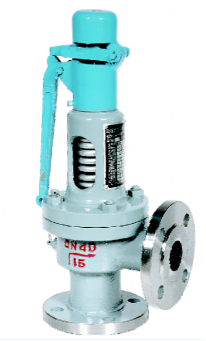

4、A48Y/A44Y 带扳手弹簧全启式安全阀



• 系列型号

A48Y-16C	A48Y-40	A48Y-100	A44Y-25	A44Y-64
A44Y16P	A44Y-40P	A44Y-100P	A44Y-25R	A44Y-64R
A48Y-25	A48Y-64	A44Y-16C	A44Y-40	A44Y-100
A44Y-25P	A44yY-64P	A44Y-16R	A44Y-40R	A44Y-100R

·A48Y型适用于工作温度≤350℃的蒸汽、空气等介质。

·A44Y适用于工作温度≤300℃的空气、石油等介质。

5、A21F/A21H/A21W 弹簧微启式外螺纹安全阀

• 系列型号

A21F-16C	A21H-40	A21H-64	KA21Y16C	A21H-160
A21H-16C	A21W-40P	A21W-64P	A21Y-100	A21W-160P
A21W-16P	A21F-40P	A21Y-64R	A21W-100P	A21Y-160R
A21Y-16R	A21Y-40R	KA21Y16P	A21Y-100R

·A21F、A21H-C型适用于工作温度≤200℃的空气、氨、石油气等介质。

·A21W-P、R型适用于温度≤200℃有腐蚀性的气体或液体等介质。

·KA21Y型适用于温度≤100℃的液化石油气等介质。

6、A27H/A27Y 弹簧微启式安全阀

• 系列型号

A27H-10	A27Y-10P	A27Y-10R	A27H-16	A27Y-16P	A27Y-16R
A27H-25	A27Y-25P	A27Y-25R	A27H-40	A27Y40P	A27Y40R

·A27H型适用于工作温度≤200℃的水、空气、蒸气等介质。

·A27Y适用于工作温度≤200℃有腐蚀性介质。

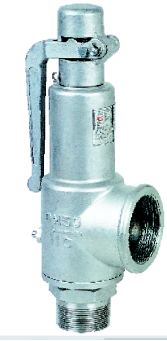

7、A28H/A28Y 带手柄弹簧全启式安全阀



• 系列型号

A28H-10	A28H-16	A28Y-10P	A28Y-16P	A28Y-10R8
A28Y-16R8	A28Y-25R8	A28Y-25R8	A28Y40R8	A28Y40R8

·A28H型适用于工作温度≤200C的空气、蒸气、水、氮氢混合气等介质。

5. A28Y-P/10R₈适用于工作温度≤200℃有腐蚀性介质。

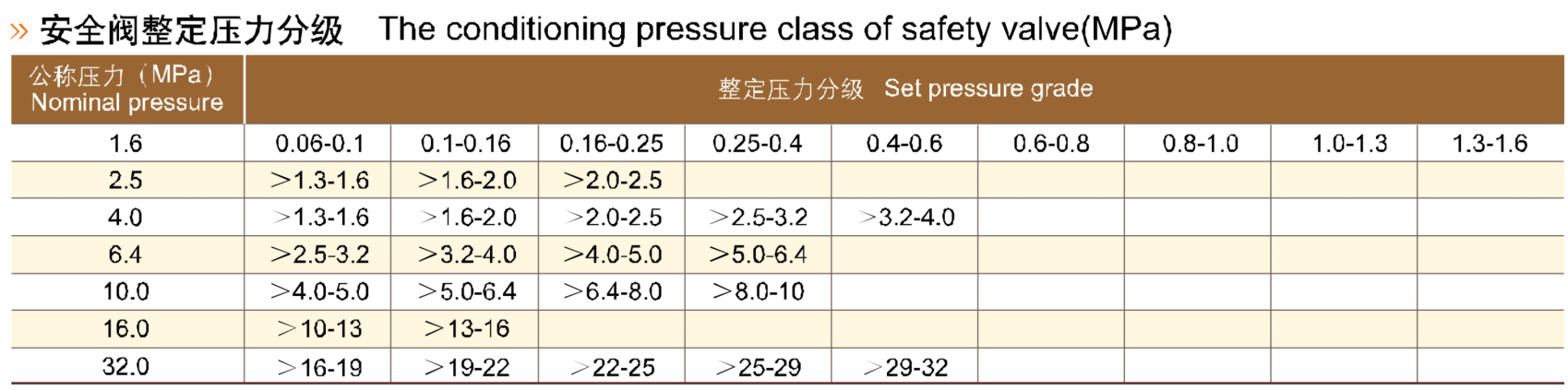

三、弹簧式安全阀选型要素-整定压力

整定压力：是指当安全阀内部达到该压力值时，会将闭锁装置打开形成泄压通道，将压力容器或管道内的异常高压泄掉。一般来说弹簧安全阀的整定压力范围为工作压力的5%~10%，最大不会超过安全阀公称压力。

※部分来源网络，部分来源永一品牌样册
