胶粘剂 | 电梯结构及典型用胶(下)




电梯行业的发展,和国家经济发展以及房地产市场的发展密不可分。在改革开放后,中国电梯的生产力到现在已经实现了百倍的增长,供应量也达到了五十倍的增长。

电梯技术的发展水平体现了社会的科学昌明,摩天大楼的高度限制,不仅是建筑技术上的因素,一个重要的因素是受电梯提升高度的限制。

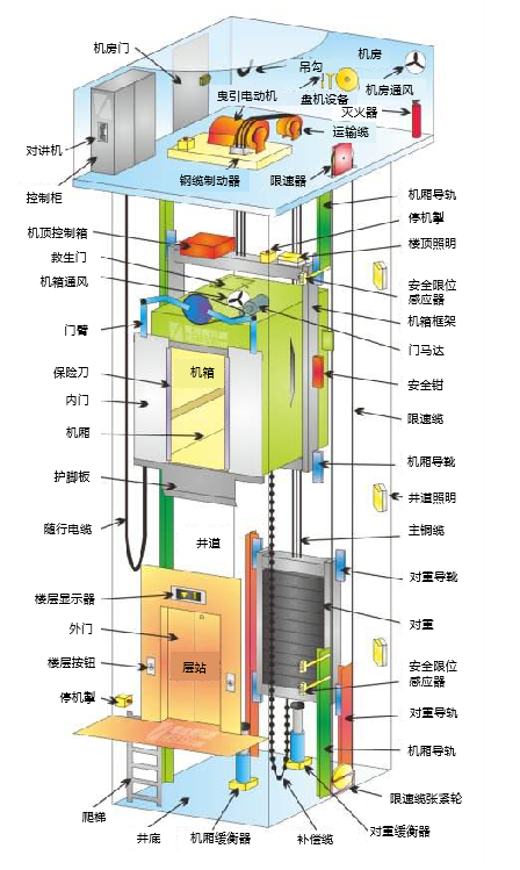

电梯系统主要由十二个子系统组成:



(1)  曳引机装配

(2)  控制柜

(3)轿厢&轿架

(4)人机交换&线系统

(5)  轿厢位置参考系统

(6)  对重系统

(6)  井道材料

(7)  厅门系统

(8)  轿门及门机

(9)  限速器及涨紧装置

(10)曳引绳及绳头


典型胶粘剂应用:

1、电梯门板、轿厢门板加强筋固定

应用描述

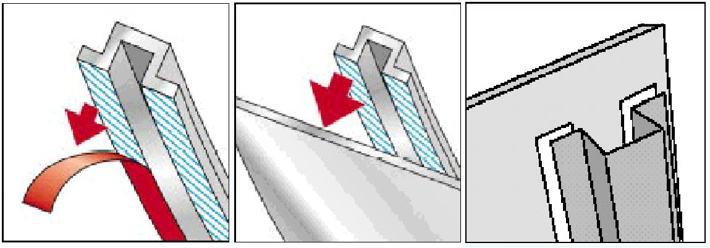

加强筋是用来加强有较大面积需要承受重力的钢板,目的是使其不易变形或能够承受更大的重力。客户用胶带或者胶粘剂将加强筋固定在门板上,起到加强作用。


加强筋设计

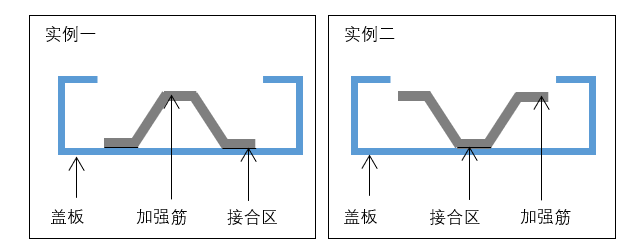

两个典型面板配置设计实例,如下图所示


应力要求

(1) 高抗剪切力

(2) 高耐湿性

(3) 有足够的厚度补偿中间的空隙

目前解决方案

(1) 胶水优势:高的粘接力;比较低的成本。

(2) 胶带优势:高抗震性能;高耐候性能;容易操作;环境友好;减噪效果明显。


2、电梯门板、轿厢门板装饰面板固定

应用描述

将不锈钢装饰面板和里面的冷轧板粘接起来,起到装饰作用。用于制造轿厢和门的面板可以有不同的配置。


应用要求

对于不同表面均有很好的粘性;干净且容易操作;良好的耐湿性能;一定的耐温性。

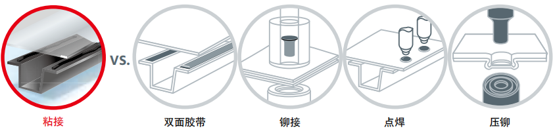

粘接及其他传统方法对比

制造门和轿厢面板时,使用粘合剂粘接比其他方法具有更大优势。另外,门 与轿厢内饰面层包覆粘接解决方案让客户能够最大限度地减少生产时间,同时接受更大的零件公差。




优势

(1) 在室温条件下的单步骤工艺。

(2) 快速固定 ,同时允许在装配过程中进行部件重新调整。

(3) 兼容大多数基材。

(4) 平衡零件公差。

(5) 提高防腐蚀性能。

(6) 同时粘接和密封接缝。


3 、磁钢粘接

一般的粘接应用通常使用胶粘剂来结构性连接两个彼此间隙相对较小(一般为0.05mm~2.5mm )的部件。


4、其他应用

(1) 轿厢底板固定

(2) 轿厢天花板,轿厢顶等框架与板材防腐

(3) 轿厢内部镜子、窗框粘接固定与密封

(4) 铭牌与广告牌等小部件粘接固定

(5) 踢脚线的固定

(6) 地毯临时固定

(7) 曳引传动(金属部件保护、防止螺栓松动、垫圈/法兰加固等)

(8) 侧壁板建造于表面装饰(面层包覆)

现代电梯的小型化,简便化,因此在进行电梯制造的过程中,更重视材料的选择,在粘接问题一直是电梯制造过程中的重点和难点。
