阀门的种类

一、阀门的作用

阀门一般分为自动阀门和驱动阀门。

自动阀（例如安全阀，减压阀，蒸汽疏水阀和止回阀）依靠设备或管道的中压变化来达到开启和关闭的目的。通过驱动装置（手动，电动，液压，气动等）。

驱动阀门（闸阀，截止阀，球阀，蝶阀等）来调节管道中介质的压力，流量和方向。由于介质的压力，温度，流量和物理化学性质不同，对设备和管道系统的控制要求和使用要求也不同，所以阀门的作用也不尽相同。

二、阀门类型

1、闸阀

闸阀也叫闸板阀,是一种广泛使用的阀门。它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致,相互贴合,可阻止介质流过,并依靠顶模、弹簧或闸板的模形,来增强密封效果。它在管路中主要起切断作用。

它的优点是:流体阻力小,启闭省劲,可以在介质双向流动的情况下使用,没有方向性,全开时密封面不易冲蚀,结构长度短,不仅适合做小阀门,而且适合做大阀门。

闸阀按阀杆螺纹分两类,一是明杆式,二是暗杆式。按闸板构造分,也分两类,一是平行,二是模式。

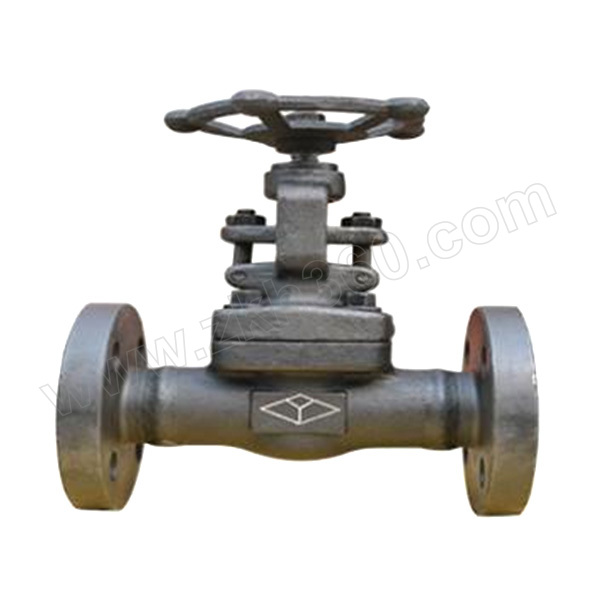

2、截止阀

截止阀,也叫截门,是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。

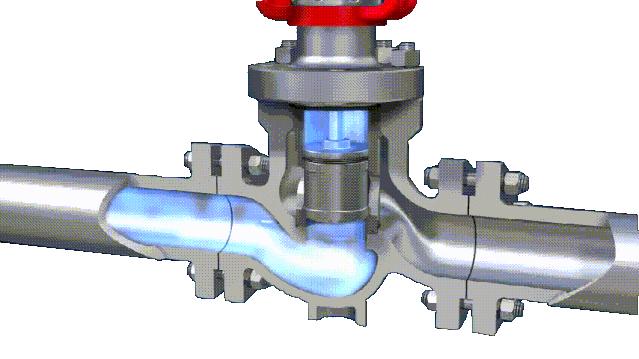

它的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。

截止阀只许介质单向流动,安装时有方向性。它的结构长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。

截止阀分为三类:直通式、直角式及直流式斜截止阀。

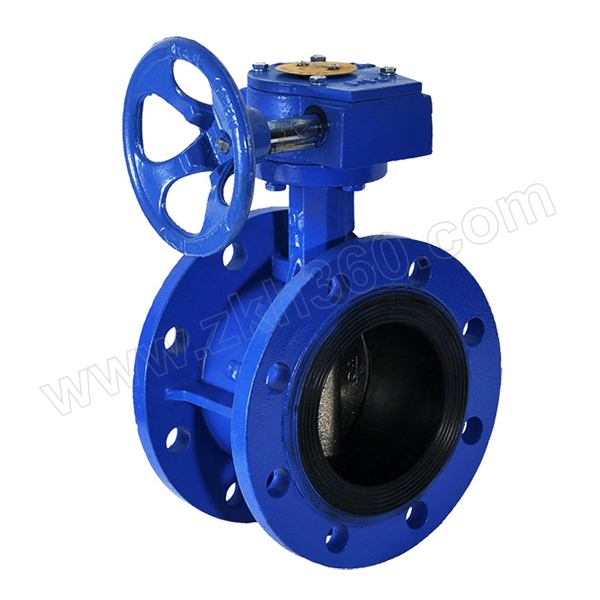

3、蝶阀

蝶阀也叫蝴蝶阀,顾名思义,它的关键性部件好似蝴蝶迎风,自由回旋。

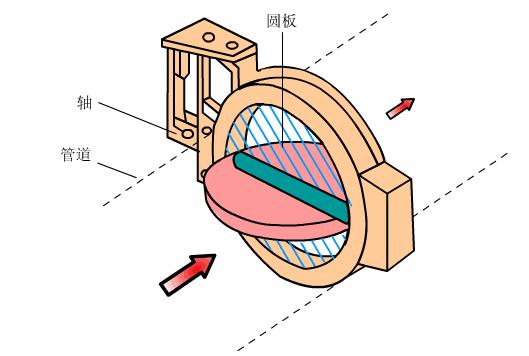

蝶阀的阀瓣是圆盘,围绕阀座内的一个轴旋转,旋角的大小,便是阀门的开闭度。

蝶阀具有轻巧的特点,比其他阀门要节省材料,结构简单,开闭迅速,切断和节流都能用,流体阻力小,操作省力。蝶阀可以做成很大口径。能够使用蝶阀的地方,最好不要使闸阀,因为蝶阀比闸阀经济,而且调节性好。目前,蝶阀在热水管路得到广泛的使用。

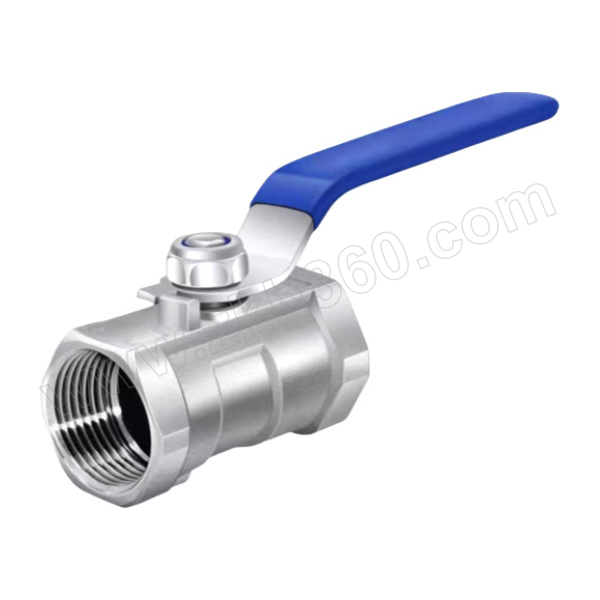

4、球阀

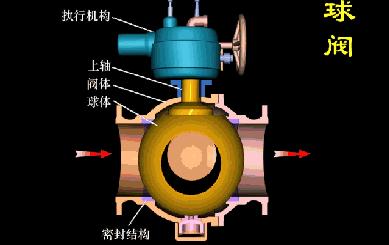

球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

球阀分两类,一是浮动球式,二是固定球式。

5、旋塞阀

旋塞阀是依靠旋塞体绕阀体中心线旋转,以达到开启与关闭的目的。它的作用是切断、分田和改变介质流向。结构简单,

外形尺寸小,操作时只须旋转90,流体阻力也不大。其缺点是开关费力,密封面容易磨损,高温时容易卡住,

不适宜于调节流量。

旋塞阀,也叫旋塞、考克转心门。它的种类很多,有直通式、三通式和四通式。

6、止回阀

止回阀是依靠流体本身的力量自动启闭的阀门,它的作用是阻止介质倒流。它的名称很多,如逆止阀、单向阀、单流门等。按结构可分两类。

1. 升降式:阀瓣沿着阀体垂直中心线移动。这类止回阀有两种:一种是卧式,装于水平管道,

阀体外形与截止阀相似,另一种是立式,装于垂直管道。

2. 旋启式:阀瓣围绕座外的销轴旋转,这类阀门有单瓣、双瓣和多瓣之分,但原理是相同的。水泵吸水管的吸水底阀是止回阀的变形,它的结构与上述两类止因阀相同,只是它的下端是开敞的,以便可使水进入。

7、减压阀

减压阀是将介质压力降低到一定数值的自动阀门,一般阀后压力要小于阀前压力的50%。减压阀种类很多,主要有活塞式和弹簧薄膜式两种。

活塞式减压阀是通过活塞的作用进行减压的阀门。弹簧薄膜式减压阀,是依靠弹簧和薄膜来进行压力平衡的,

8、疏水阀

疏水阀也叫阻汽排水阀、汽水阀、疏水器、回水盒、回水门等。它的作用是自动排泄不断产生的凝结水,而不让蒸汽出来。疏水阀种类很多,有浮筒式、浮球式、钟形浮子式、脉冲式、热动力式、热膨胀式。常用的有浮筒式、钟形浮子式和热动力式。

1. 浮筒式疏水阀

浮筒式疏水阀主要有阀门、轴杆、导管、浮筒和外壳等构件组成。当设备或管道中的凝结水在蒸汽压力推动下进入疏水阀,逐渐增多至接近灌满浮筒时,由于浮筒的重量超过了浮力而向下沉落,使节流阀开启。这样使得筒内的凝结水在蒸汽压力的作用下经导管和阀门排出。当浮筒内的凝结水接近排完时,由于浮筒的重量减轻而向上浮起,使节流阀关闭,浮筒内又开始积存凝结水。这样周期性地工作,既可自动排出凝结水,又能阻止蒸汽外逸。

2. 钟形浮子式疏水阀

钟形浮子式疏水阀又称吊桶式疏水阀主要由调节阀、吊桶、外壳和过滤装置等构件组成。疏水阀内的吊桶被倒置,开始时处于下降位置,调节阀是开启的。当设备或管道中的冷空气和凝结水在蒸汽压力推动下进入疏水阀,随即由调节阀排出。一方面,当蒸汽与没有排出的少量空气逐渐充满吊桶内部容积,同时凝结水不断积存,吊桶因产生浮力而上升,使调节阀关闭,停止排出凝结水。另一方面,吊桶内部的蒸汽和空气有一小部分从桶顶部的小孔排出,而大部分散热后凝成液体,从而使吊桶浮力逐渐减小而下落,使调节阀开启,凝结水又排出。这样周期性地工作,既可自动排出凝结水,又能阻止蒸汽外逸。

(3)动力式疏水阀

当设备或管道中的凝结水流入阻气排水阀后,变压室内的蒸汽随之冷凝而降低压力,阀片下面的受力大于上面的受力,故将阀片顶起。因为凝结水比蒸汽的粘度大、流速低,所以阀片与阀底间不易造成负压,同时凝结水不易通过阀片与外壳之间的间隙流入变压室,使阀片保持开启状态,凝结水流经环行槽排出。当设备或管道中的蒸汽流人疏水阀后,因为蒸汽比凝结水的粘度小、流速高,所以阀片与阀座问容易造成负压,同时部分蒸汽流入变压室,故使阀片上面的受力大于下面的受力,使阀片迅速关闭。这样周期性地工作,既可自动排出凝结水,又能阻止蒸汽外逸。

三、总结

总之，如上所述，阀门是用来开闭管路、控制流向、调节和控制输送介质的参数（温度、压力和流量）的管路附件。根据其功能，可分为关断阀、止回阀、调节阀等。

阀门是流体输送系统中的控制部件，具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。用于流体控制系统的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格相当繁多。

阀门可用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。阀门根据材质还分为铸铁阀门，铸钢阀门，不锈钢阀门（201、304、316等），铬钼钢阀门，铬钼钒钢阀门，双相钢阀门，塑料阀门，非标订制阀门等。
