非金属密封垫片——选型方法

依据客户需求分析选型参数：

5个关键选型参数：

标准、材质、适用密封面形式、尺寸/公称通径、压力

1、标准

• 常用的几个标准

  • HG/T 20606【最常用】

  • HG/T 20627【较常用】

  • GB9126（国标）

  • ASME（美标）

• 如果客户未给出，可以根据压力表述方式选型

  • PN——国标——HG/T 20606

  • LB/CLASS——美标——HG/T 20627

2、材质

• PTFE=聚四氟乙烯

• RPTFE=膨体聚四氟乙烯

• 普通橡胶

• EPDM=三元乙丙

• NBR=丁腈橡胶

3、适用密封面形式

密封面-英文	密封面-中文	备注
RF	突面	最常见的形式
FF	平面	需要打孔
TG	榫槽面
MFM	凹凸面

4、尺寸/公称通径

• 客户可能提供的2种形式：

  • ①公称通径DN

  • ②内外径+厚度

• 厚度说明

  • 市面上常用的是3mm

  • 理论上标准、公称通径DN确定了，则不需要提供厚度，可以根据标准查找

  • 部分型号标准中厚度是1.5mm的，目前客户一般替换成3mm的

  • 如果客户给出5、6mm，以客户需求为准

5、压力

• 压力描述方式与密封面形式相关

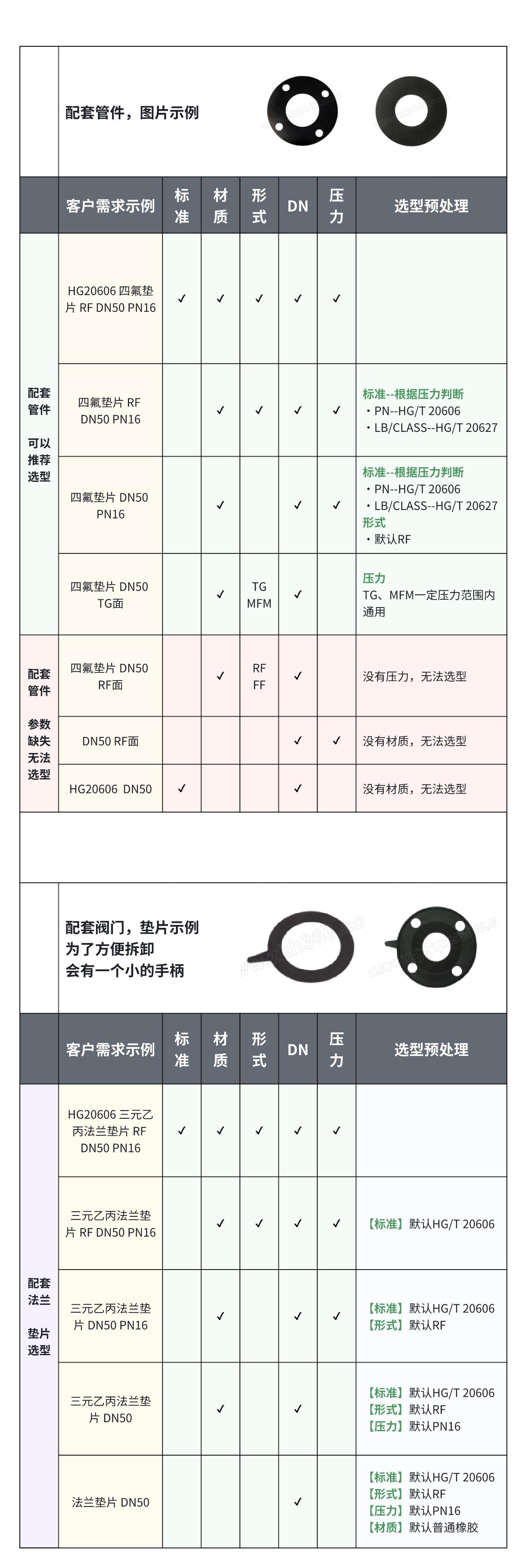

  • ①TG和MFM 某个范围内压力是通用的（参考下图）

    •

  • ②RF、FF，压力是必填的，不通用

• PN、MPa、bar换算关系：PN10=1.0MPa=10bar

• 客户有时候会搞混PN、MPa；比如客户需求：PN1.0，其实是1.0MPa=PN10
