YJV电缆全称交联聚乙烯绝缘聚氯乙烯护套电力电缆，供额定电压为(U0/U)0.6/1---26/35kv电力线路输配电用。

YJ即交联聚乙烯，V即聚氯乙烯 。

1、结构

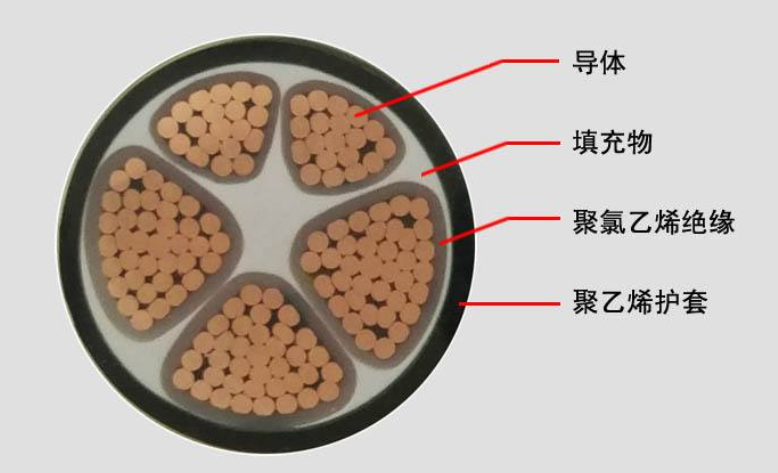

YJV电缆由内而外分类为线芯、导体绝缘层、填充层、屏蔽层、钢带铠装、护套层。

线芯：YJV电缆的线芯采用无氧纯铜构成;

导体绝缘层：聚氯乙烯绝缘;

填充层：为了充实线芯之间的缝隙，同时起到保护线芯的作用，其材质多为较软的尼龙类材料;

一般在15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层;

钢带铠装是包在线芯外围的一层钢制保护层，起到防止电缆被挤压变形的作用，铠装YJV电缆多用于地埋;护套层是YJV电缆外面的一层，材质为聚乙烯，起到绝缘、保护的作用；

标准：GB/T12706-2002；

局部放电试验：额定电压Uo为18kV及以下电缆放电量<20PC：额定电压Uo为18kV以上电缆放电量<5PC；

20℃导体直流电阻率：铜芯≤0.017241Ωmm2/mo， 铝芯≤0.028Ωmm2/m；

阻燃等级：按GB/T18380.3-2001，A、B、C、D，低烟无卤WDZ，耐火型NH，可定制ZA-YJV、ZB-YJV、ZC-YJV(ZR-YJV)、WDZ-YJV、N-YJV(NH-YJV)；

耐火型电缆的耐火性能应符合GB/119216.21-2003；

2、使用性能

长期工作温度为90℃。

电缆敷设时环境温度应不低于0℃，装电缆弯曲半径应大于电缆外径的20倍；

在发生短路时，导体的zui高温度应不大于250℃，持续时间不超过5秒；

短路时，导体的最高温度应不大于160℃，持续时间不超过5秒；

额定电压0.6/1KV、3.6/6KV、6/10KV、8.7/15KV、12/20、18/30KV、26/35KV输配电系统；

YJV22，YJLV22适用于埋地敷设，能承受机械外力作用，但不能承受大的拉力。

最小弯曲半径如下：

单芯无铠装电缆：20D
单芯有铠装电缆：15D
三芯无铠装电缆：15D
三芯有铠装电缆：12D

3、型号规格

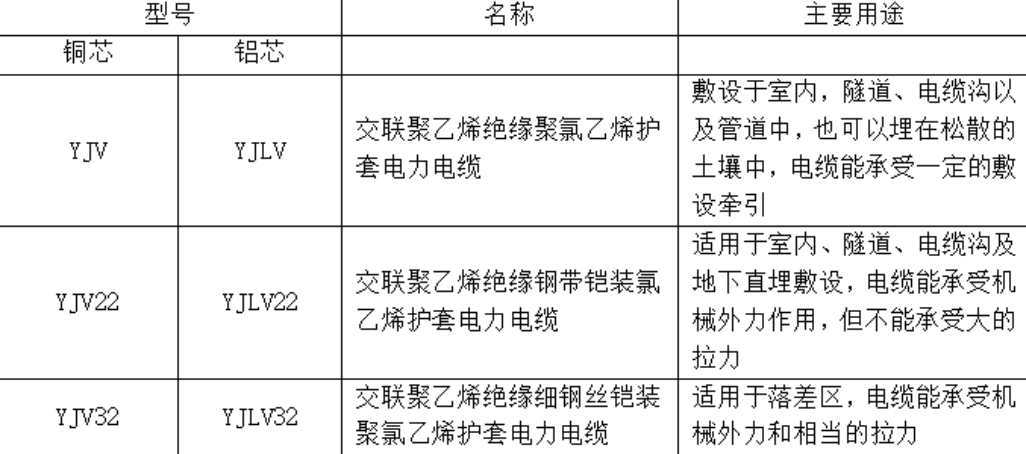

普通型电缆型号：
YJV、YJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJY、YJLY交联聚乙烯绝缘聚乙烯护套电力电缆
YJV22、YJLV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV23、YJLV23 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
YJV32、YJLV32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJV33、YJLV33 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
阻燃型电缆型号：
在普通型电力电缆型号前加ZA、ZB、ZC
耐火型电缆型号：
在普通型电力电缆型号前加N
无卤低烟型电缆型号：
WDZ-YJY、WDZ-YJLY-交联聚乙烯绝缘阻燃聚烯烃护套无卤电缆
WDZ-YJY22、WDZ-YJLY22-交联聚乙烯绝缘钢带铠装阻燃聚烯烃护套无卤电缆
WDZ-YJY32、WDZ-YJLY32-交联聚乙烯绝缘细钢丝铠装阻燃聚烯烃护套无卤电缆

线芯主要有单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1。3+1代表了3根相线+1跟地线，3+2代表了3根相线+2跟地线，4+1代表了4根相线+1根地线。

横截面积有1平方、1.5平方、2.5平方、4平方、6平方、10平方、16平方、25平方、35平方、50平方、70平方、95平方、120平方、150平方、185平方、240平方、300平方、400平方等。
