浮球式液位开关：液位控制的精准选择

在工业自动化和过程控制中，液位监测是一个至关重要的环节。浮球式液位开关作为一种简单而有效的液位控制设备，广泛应用于水处理、化工、食品加工、制药等行业。本文将详细介绍浮球式液位开关的工作原理、技术参数以及选型指南。

浮球式液位开关的工作原理

浮球式液位开关是用于液位检测的开关。浮球式液位开关使用磁力运作，无机械连接件，运作简单可靠。当浮球开关被测介质浮动浮子时，浮子带动主体移动，同时浮子另一端的磁体将控制开关动作杆上的磁体。这种开关结构简单，可靠性高，适用于多种液体介质。

浮球式液位开关的技术优势：浮球开关不含导致故障发生和波纹管、弹簧、密封等部件。而是采用直浮子驱动开关内部磁铁，浮球开关的简捷的杠杆使开关瞬间动作。浮子悬臂角限位设计，防止浮子垂直。

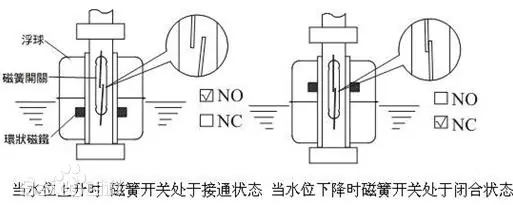

在密闭的金属或塑胶管内，设计一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮环，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。利用浮球内的磁铁去吸引磁簧开关的接点，产生开与关的动作，作液位的控制或指示。下图为常闭（NC）及常开（NO）时浮球开关的相关位置 。

浮球式液位开关的主要技术参数

1. 开关类型：浮球式液位开关可以是单刀单掷（SPST）或单刀双掷（SPDT），根据需要控制单个或多个液位点。
2. 材质：浮球和开关的材质需要耐腐蚀，常见的材质有不锈钢、塑料、铜等。
3. 工作温度：工作温度范围决定了液位开关适用于何种环境，高温环境需要特殊的高温型开关。
4. 工作压力：工作压力范围决定了液位开关适用于何种压力环境，高压环境需要特殊的高压型开关。
5. 安装方式：浮球式液位开关的安装方式多样，包括侧装、顶装、底装等，根据安装空间和使用环境选择。
6. 浮球大小：浮球的大小影响其浮力和响应速度，需要根据液体的密度和粘度选择合适的浮球。
7. 电缆长度：对于电缆式浮球液位开关，电缆的长度需要满足安装位置的要求。
8. 防护等级：防护等级影响液位开关在恶劣环境下的使用，如IP68等级的开关适用于长期浸没在水中。

浮球式液位开关的选型指南

1. 确定介质特性：根据液体的化学性质、密度、粘度等特性选择合适的浮球材质和大小。
2. 考虑工作条件：根据工作环境的温度、压力、安装位置等条件选择合适的开关类型和安装方式。
3. 选择合适的开关类型：根据控制需求选择单刀单掷或单刀双掷开关。
4. 考虑电缆长度：对于电缆式开关，确保电缆长度满足安装需求。
5. 评估防护等级：根据使用环境选择适当的防护等级，以确保液位开关的可靠性和耐用性。
6. 品牌和供应商：选择知名品牌和信誉良好的供应商，确保产品质量和售后服务。
7. 成本效益：在满足使用需求的前提下，考虑液位开关的成本效益，选择性价比高的产品。

浮球式液位开关的应用场景

浮球式液位开关广泛应用于水箱、油箱、水塔、化工储罐、食品加工罐等场合，用于监测和控制液位，防止溢出或干运行。有多种安装形式，适用于各种形式的容器。

浮球式液位开关适应于控制泵运转来维持液位；控制罐的自动装卸；控制液位或供给信号，如油箱、自动清洗系统、液压罐、低压锅炉、污水处理系统。

总结

浮球式液位开关是一种简单、可靠的液位控制设备，其技术参数和选型对于确保液位监测的准确性和系统的稳定运行至关重要。了解浮球式液位开关的工作原理和选型指南，可以帮助用户根据具体需求选择合适的液位开关，从而提高工业自动化和过程控制的安全性和效率。选择合适的浮球式液位开关，不仅能够提高液位监测的准确性，还能降低维护成本和避免潜在的设备损坏。
