水晶头，是网络连接中重要的接口设备，是一种能沿固定方向插入并自动防止脱落的塑料接头，主要用于连接网卡端口、集线器、交换机、电话、POE供电等网络通讯。

RJ这个名称代表已注册的插座（Registered Jack），是来源于贝尔系统的USOC (Universal Service Ordering Codes，通用服务分类代码) 代码。FCC68.5000、IEC60603-7、TIA-968-A、GB/T 17535规定了水晶头的详细尺寸。

一、水晶头分类

根据水晶头的孔位和接触点位进行区分,在数据和语音系统中常用的有：有4P2C、4P4C、6P2C、6P4C、6P6C、8P8C；其中P（position）是水晶头的孔位，C(Contact)是磷青铜表面镀金的电气接触位。

1、RJ11水晶头

RJ11水晶头只有4根针脚，有4P4C和4P2C两种分类；在计算机系统中，RJ11主要用来连接modem调制解调器。

2、RJ12水晶头

RJ12水晶头有6根针脚，有6P6C、6P4C、6P2C三种分类；在计算机系统中，RJ12主要用来语音通信。

3、 RJ45水晶头

RJ45水晶头有8根针脚（8P8C），有非屏蔽和屏蔽之分。用于数据电缆的端接，实现设备、配线架模块问的连接及变更，主要用于数据通信。

RJ45网络跳线有T568A和T568B两种接法，通常情况下采用T568B接法。

RJ45（8P8C ）解析：“RJ”（Registered Jack）表示注册的插孔，“45”表示接口标准的序号，“P”（position）表示水晶头孔位，“C”（Contact）表示金属触点。

因施工现场采用手压端接方式，不能保证每个水晶头接触点均匀受力，从而不能保证每个接触点是否短接合格；从而会导致接触不良、插拔不顺等异常；故强烈不建议施工现场端接网络跳线。

二、水晶头的挑选

1、网线水晶头

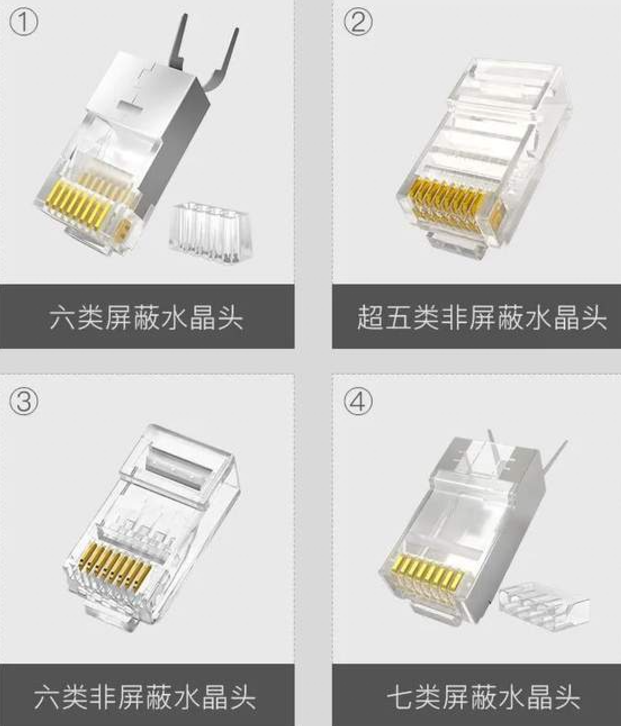

网线水晶头，也就是常见的RJ45水晶头，有8个凹槽和8个触点（8P8C ），其有两种线序标准（T-568A和T-568B），主要用于连接各种网络设备，例如计算机、路由器、交换机等。目前常用网络水晶头（RJ45水晶头）有超五类水晶头、六类水晶头、七类水晶头，主要区别如下：

超五类水晶头：

八个孔排列整齐，孔径约1.02mm，最大工作频率是100MHZ，速率可以达到100Mbps，主要用于百兆布线系统。

六类水晶头：

八个孔上下交错，孔径约1.08mm，前部触点上部有三个分叉，压接进线芯后接触面积较大，最大工作频率是250MHZ，速率可以达到1000Mbps，常用于布线系统，同时向下兼容百兆网络。

七类水晶头：

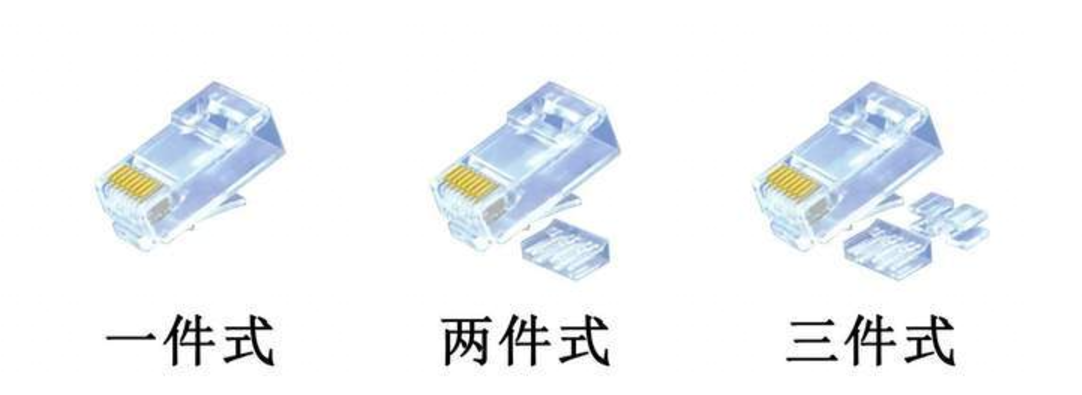

由水晶头外壳与分线模块两部分构成，而且带有金属屏蔽设计，能够更有效消除线对之间的串扰。八个孔上下交错，孔径约1.5mm，最大工作频率是600MHZ，速率可以达到1000Mbps，主要适用于七类万兆网线，不建议“大材小用”。

2、电话水晶头

电话水晶头，又称语音水晶头，主要是用于语音通话系统，主要有以下几种类型：

1）RJ9水晶头：

4P4C/4P2C 两种规格，连接电话听筒和电话主机；

2）RJ11水晶头：

6P4C/6P2C两种规格，主要应用于电话机、电话模块、电话配线架、ADSL分离器、程控电话交换机等带的RJ11接口的设备；

3）RJ12水晶头：

6P6C规格，同样适用于语音通信。

三、水晶头配合验证及故障排除

如果没有测量工具，可以将压接过的水晶头与其它有RJ-45端口的设备（网卡、交换机等）进行连接，连接后如果左右不会晃动、插拔顺畅，则说明其尺寸规格比较准确；相反连接后有明显的缝隙，插拔不顺畅，说明其制作工艺不过关，存在质量问题。

1、 从铜片上判断

水晶头中最重要的部分就是接触端的铜片了，其质量的好坏直接影响着水晶头的插拔寿命、接触电阻性能。

在检查铜片时，首先检查查看金属端子部分的削切边缘是否整齐。因为劣质产品在制作工艺上不过关，用放大镜观察时就会有很多金属毛刺。

从铜片颜色上看，好的水晶头铜片表面采用镀金工艺，颜色应为金黄色，而且颜色均匀，无露底（镀金不均匀）现象。而劣质的产品因镀金工艺要求不达标，会有氧化变暗发黑的情况出现。

2、故障排除

1）信道或链路不通

检查各零部件是否连接完好？模块或配线架端接是否完好？用Fluke测试后查看报告，根据报告指示整改不通点。

2）交换机指示灯100M、1000M在跳变

信道8根线中有一根或几根线连接不良。

3）跳线插拔不顺畅

水晶头或与水晶头连接的接口尺寸不符合标准要求。

水晶头簧片压着尺寸不符合要求。
