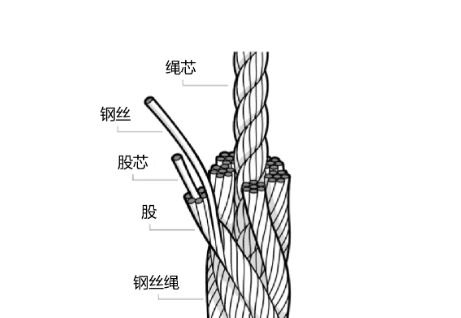

钢丝绳由多根绳股围绕绳芯捻制而成。其中绳股由独立的钢丝捻制而成。较粗的钢丝更加耐腐蚀及更耐磨，而较细的钢丝有更好的易弯曲性及更好的操控性，如何选用由具体的使用场合决定。

钢丝绳的构造的表示含义：

例如：6x36-FC

• 6 — 钢丝绳的股数

• 36 — 每股中钢丝绳的数量

• FC — 绳芯的类型

一、钢丝

钢丝由盘条经过冷拔成不同尺寸及不同强度等级。

钢丝绳等级

钢丝绳等级	钢丝抗强度 N/mm²	钢丝硬度 HRC
1570	1370~1770	45
1770	1570~1960	49
1960	1770~2160	51
2160	1960~2160	52

表面处理：有非涂镀(光面)，镀锌，不锈钢。

镀锌的钢丝为钢丝绳提供了更好的保护，以应对腐蚀性的环境。对于极端情况，可使用不锈钢钢丝绳。

二、股

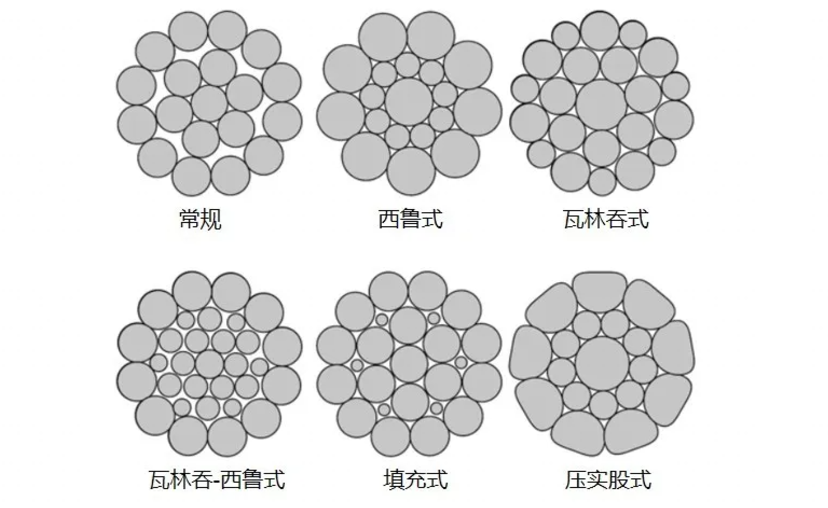

股由钢丝构成，围绕股芯缠绕一层或者多层，常规的股结构如下：

• 常规：交叉捻 — 股中每层钢丝的尺寸一致

• 西鲁式（S）：平行捻 — 股中内外层钢丝尺寸不一致，但是数量相同

• 瓦林吞式（W）：平行捻 — 股中最外层钢丝由两种尺寸的钢丝构成，数量是内层钢丝的两倍

• 瓦林吞-西鲁式（WS）：平行捻 — 瓦林吞式结构与西鲁式结构的结合，有3层或者更多层的钢丝

• 填充式（F）：平行捻 — 外层钢丝数量是内层的两倍，内外层钢丝空隙之间填充细钢丝

• 压实股：股通过压实处理，在保持钢截面积的同时增加填充系数

三、股的捻制方式

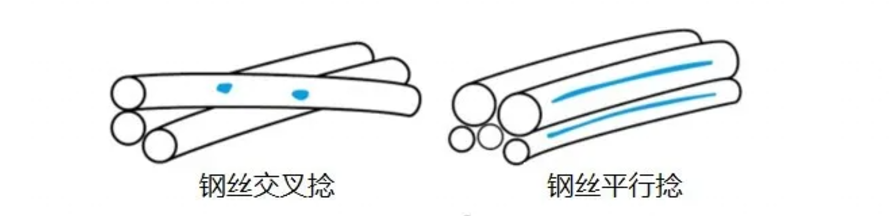

交叉捻制：股中内外层采用相同直径的钢丝时，采用交叉捻制。

平行捻制：直径不同的钢丝彼此平行捻制。平行捻制与交叉捻制相比，钢丝之间的接触面积增大（交叉为点接触，平行为线接触），所以在相同的长度及角度下，提高了抗疲劳性及耐磨性。

四、绳芯

钢丝绳中的股围绕绳芯捻制成钢丝绳，绳芯也有多种不同类型，分为纤维芯和钢芯。纤维芯分为天然纤维芯（NFC）和合成纤维芯（SFC）。钢芯分为独立的钢丝绳芯（IWRC）、复合芯（CSC）和钢丝股芯（WSC）。

• FC：Fiber Core 纤维芯

• WSC：Wire Strand Core 钢丝股芯

• IWRC：Independent Wire Rope Core 独立钢丝绳芯

• CSC：Compound Steel Core 复合钢芯

下图为不同绳芯钢丝绳的截面示意

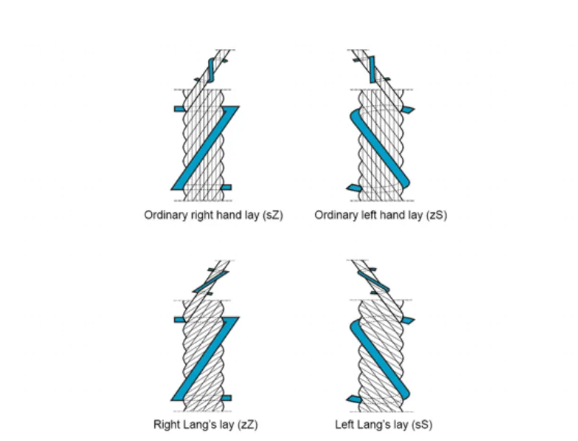

五、捻制类型

电梯钢丝绳一般捻制类型为右交互捻(sZ)。

为了钢丝绳在高提升高度下减小旋转，每层应反向捻制，以此来平衡绳中的相反力。

六、预成型

预成型是一种在股合成钢丝绳的前面预先使股形成螺旋的形状。预成型的优点包括：

– 减小钢丝绳扭曲的倾向，更容易安装和搬运。
– 钢丝绳可以以最小的卡扣来切割，因为裸露的末端不会松开。

预成型在预成型头中进行，在股合成之前完成。

七、捻距及最小破断载荷

钢丝绳的捻距应不超过钢丝绳公称直径的6.75倍。

最小破断载荷，以kN为单位，是钢丝绳在测试破坏时最低的破坏应力。

本文内容来源于网络，如有侵权行为请联系我司进行删除，联系方式：官网右侧栏在线客服。
