压力表在热力管网、油气传输、供水供气系统等领域随处可见。尤其在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。

从安装结构型式看，有直接安装式、嵌装式和凸装式，其中嵌装式又分为径向嵌装式和轴向嵌装式，凸装式也有径向凸装式和轴向凸装式之分。直接安装式，又分为径向直接安装式和轴向直接安装式。其中径向直接安装式是基本的安装型式，一般在未指明安装结构型式时，均指径向直接安装式。轴向直接安装式考虑其自身支撑的稳定性，一般只在公称直径小于150mm的压力表上才选用。所谓嵌装式和凸装式压力表，就是我们常说的带边（安装环）压力表。轴向嵌装式既轴向前带边、径向嵌装式是指径向前带边、径向凸装式（也叫墙装式）是指径向后带边压力表。

从量域和量程区段看，在正压量域分为微压量程区段、低压量程区段、中压量程区段、高压量程区段、超高压量程区段，每个量程区段内又细分出若干种测量范围（仪表量程）；在负压量域（真空）又有3种负压（真空表）；正压与负压联程的压力表是一种跨量域的压力表。其规范名称为压力真空表，也有称之为真空压力表。它不但可以测量正压压力，也可测量负压压力。

一、压力表的分类

1、机械式压力表

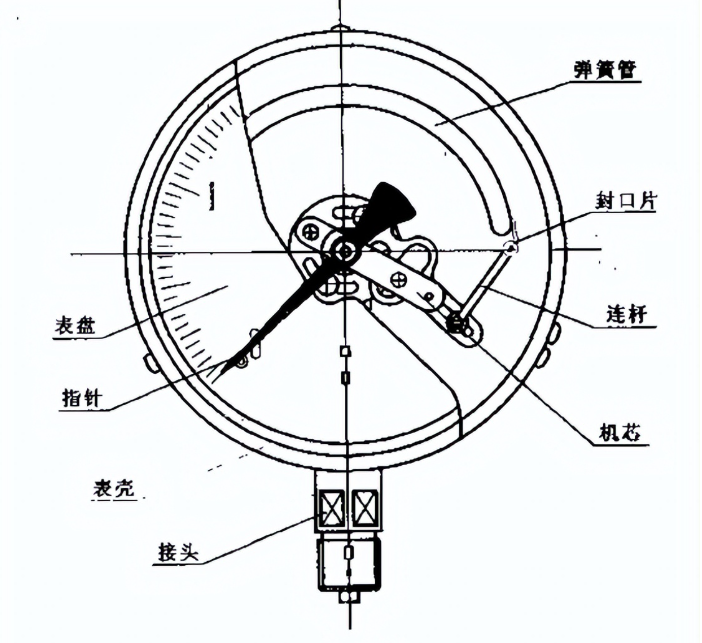

机械式压力表是最常见的压力表种类之一。它采用机械结构，通过弹性元件的变形来测量被测压力。机械式压力表具有结构简单、价格低廉、使用方便等优点，特别适用于一些环境恶劣、工作条件比较苛刻的场合，如矿山、工地等。

2、数字式压力表

数字式压力表是一种采用数字显示的压力表。数字式压力表的精度比机械式压力表高，同时还具有自动校正、自动关机等功能，使用起来非常方便。数字式压力表广泛应用于机械、汽车、航空等领域。

3、差压表

差压表是一种测量两个压力差值的表。它是通过两个感应器测量两个不同的压力值，再计算两者之差的数值。差压表广泛应用于空调、气动、液压等各种管道系统中。

4、真空表

真空表是一种专门测量真空度的压力表。它通常用于吸尘器、真空泵等设备的测试和调节。真空表具有精度高、响应速度快等优点，使用起来非常方便。

其他分类标准：

1、按壳直径分类：

（1）直径40

（2）直径50

（3）直径60

（4）直径75

（5）直径100

（6）直径150

（7）直径200

（8）直径250

2、按精度等级分类：

（1）0.25级

（2）0.4级

（3）1.0级

（4）1.6级

（5）2.5级

（6）4.0级

3、按压力分类：

（1）压力表

（2）真空表

（3）压力真空表。

负压：-0.1~0MPA、微压：-60~60KPA、低压：0~6MPA、中压：10~70MPA、高压：70~160MPA、超高压：＞160MPA

4、按安装方式分类：

（1）径向

（2）轴向

（3）径向带边

（4）轴向带边

（5）法兰连接

对于具体的产品种类，有以下一些类型：

1、  耐腐耐震耐高温差动远传压力表

2、  耐腐隔膜压力表

3、  耐震耐腐隔膜压力表

4、  耐腐隔膜电接点压力表

5、  耐腐隔膜磁助式电接点压力表

6、  全不锈钢耐腐隔膜压力表

7、  全不锈钢耐腐耐震隔膜压力表

8、  耐腐蚀耐高温压力表

9、  电接点压力表

10、  磁助式电接点压力表

11、  耐腐耐高温电接点压力表

12、  耐腐耐高温磁助式电接点压力表

13、  全不锈钢耐腐耐高温压力表

14、  全不锈钢耐腐耐高温耐震压力表

15、  电接点膜片压力表

16、  电接点膜片压力表

17、  磁助式电接点膜片压力表

18、  耐震压力表全不锈钢压力表

19、  耐震全不锈钢压力表

20、  安全型不锈钢压力表

21、  安全型耐震不锈钢压力表

22、  膜片压力表

23、  膜盒压力表

24、  矩形膜盒压力表

25、  竖式膜盒压力指示仪

26、  一般压力表

27、  氨用压力表

28、  差动远传压力表

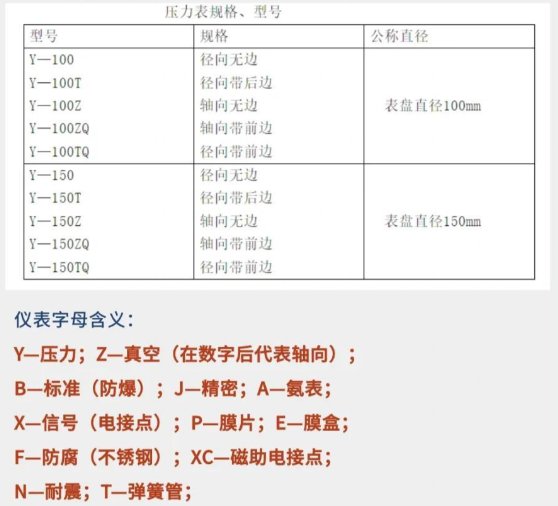

二、标识型号含义

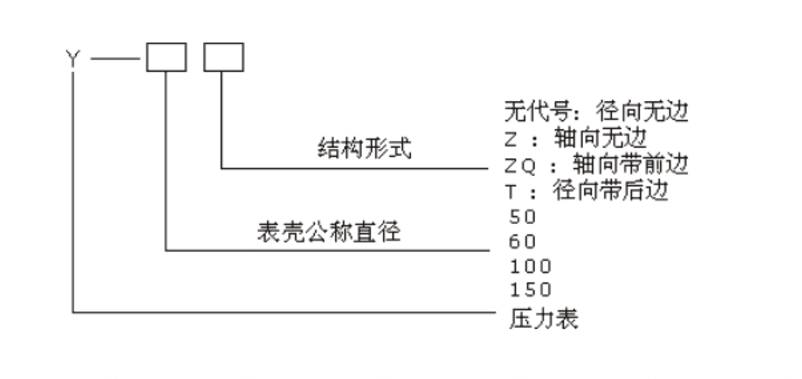

在压力表型号中：Ｙ表示压力，Ｚ表示真空或阻尼，Ｂ表示防爆或标准，Ｊ表示精密或矩形，Ａ表示氨表，Ｘ表示信号或电接点，ＸＣ表示磁助电接点，Ｐ表示膜片，Ｅ表示膜盒，Ｆ表示防腐，Ｎ表示耐震，Ｔ表示弹簧管，Ｂ表示不锈钢等等。例如：ＹＴＦ表示不锈刚 压力表，ＹＡ表示 氨用压力表，ＹＸＣ表示 电接点压力表 ，ＹＺ表示 真空压力表 ，ＹＹ表示 乙炔压力表 ，ＹＯ表示 耐热压力表 ，ＹＨ表示 氢气压力表。

YQ、YQF系列两级压力调节器主要适用于输入压力需要精密控制和调整的分析仪器、环保仪器设备、电力工业、以及其它仪器和设备。还适用于无腐蚀性（YQ系列）或有腐蚀性（YQF系列）的纯气及标准混合气体，对钢瓶气体的高压气源进行精密调节后，送入仪器设备。

除了以上，压力表的型号还包括以下：

1、压力表的量程：以数字表示，表示压力表的测量范围，两个数字之间用横线隔开，如100Mpa表示量程为0-100Mpa。

2、压力表的精度等级：以数字表示，表示压力表的精度等级，一般为0.5级、1.0级、1.6级等。

3、压力表的结构形式：以字母表示，表示压力表的结构形式，F表示法兰式，S表示螺纹式，B表示卡口式等。

4、压力表的连接方向：以字母表示，表示压力表的连接方向，D表示压力连接方向垂直于仪表底座；U表示压力连接方向与仪表底座相平行；F表示压力连接方向朝下，B表示压力连接方向朝上等。

三、压力表的选型步骤

1、压力的选择

在不同的国家和地区，压力的单位可能不同。在我国，我们通常使用Kgf/c㎡作为单位，也常说“几个压”或“几公斤压”。1千帕（kPa）=0.145磅力/英寸2（psi）=0.0102千克力/厘米2（kgf/cm2）=0.0098大气压（atm）。

2、表盘大小的选择

选择合适的表盘大小至关重要。常见的表盘直径有40MM、50MM、60MM、100MM、150MM等，甚至还有250MM的特殊尺寸。

3、压力范围的选择

每个压力表都有其测量的上限和下限。例如，有些压力表可以测量0-6MPA的压力，而有些则只能测量较小的压力。选择合适的压力范围非常重要，因为超出范围可能会损坏仪表或导致测量不准确。常见的压力范围有0-0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60等。

4、接头规格的选型

接头是连接压力表与其他设备的部分。根据表盘的大小，接头的规格也不同。选择合适的接头可以确保测量系统的密封性和准确性。一般的话表径40的接头是M10*1，表径50和60的是M14*1.5，表径100和150的是M20*1.5。

5、精准等级的选择

每只压力表都有一定的误差范围。一般来说，大部分的压力表精准等级为2.5或1.6级，这意味着它们有±2.5%或±1.6%的误差范围。但如果你需要更高的测量精度，可以选择精密压力表，其精准等级为0.4或0.25级。

四、部分压力表功能简介

1、耐腐耐震耐高温差动远传压力表

耐腐耐高温差动远传压力表用于一般环境，耐腐耐震耐高温差动远传压力表用于环境震动剧烈的场所。这两种仪表，主要用于化学、石油工业中高温的压力测量，可以测量高温粘稠和带有一定腐蚀性的介质压力。如聚乙烯、聚氯乙稀和塑料工业中高温高压成型，化纤工业的高温抽丝，石油工业中的脱硫，燃油装置中高温重油及化学工业中制碱等高温下的压力测量。本仪表的测量装置除就地进行压力显示外，还能把被测压力值传至远离测量点的动圈式仪表上进行显示、调节及报警。

2、耐腐隔膜电接点压力表

耐腐隔膜电接点压力表，用于石油、化工、电站、食品、轻工等工业部门中，测量腐蚀性、高粘度、易结晶，含有固体颗粒的液体、气体介质的压力，并在压力达到设定值时发出信号，接通或切断控制电路。

3、全不锈钢耐腐耐震隔膜压力表

全不锈钢耐腐、耐震隔膜压力表，对测量介质和环境具有良好的抗腐蚀性，而且对环境震动和介质脉冲（表头内装入阻尼装置后）具有良好的抗震性。

4、耐震压力表

耐震压力表用于环境震动剧烈的场所，测量对铜和钢及其合金不起腐蚀作用的液体、气体和蒸汽压力，并可测量脉动、冲击、突然卸荷介质的压力。

5、氧气乙炔压力表

氧气压力表

氧气压力表实际上属于一般压力表,但不同与一般压力表它的工作介质为氧气.由于氧气与油脂接触发热燃烧甚至发生爆炸的危险,所以氧气表压力表在工作和校验过程中绝对禁油的(除甘油外).在校验过程中一般加油水隔离器,或用水压力泵进行校验。

乙炔压力表

用于测量乙炔气体表,乙炔减压器.材质:漆壳,铝合金,不锈钢,充气.螺纹接:1/2,1/4,1/8,M20×1.5.T为径向后边,ZT为轴向前边.也是禁油压力仪表在校验过程中一般加油水隔离器,或用水压力泵进行校验。
