螺纹作为机械工程领域中不可或缺的组成部分，其精度和等级直接影响着整个系统的性能和使用寿命。在螺纹体系中，外螺纹和内螺纹都有各自独特的等级划分，本文将解读这些等级与精度的奥秘。

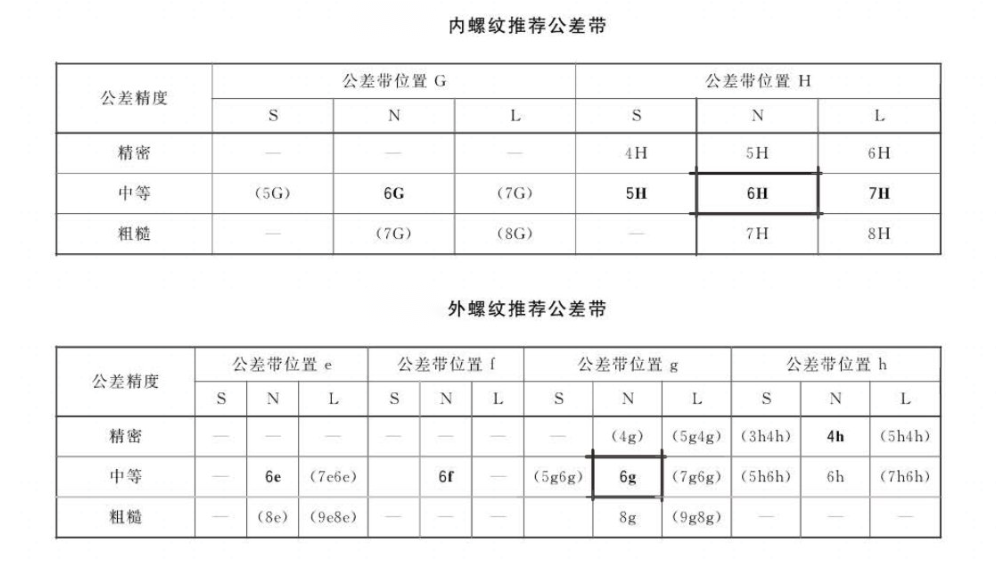

1、公制螺纹（GB、ISO、DIN）的配合精度等级：
- 内螺纹：5H、6H、7H
- 外螺纹：4h、6g、6h

在公制螺纹中，H和h等级的基本偏差为零，这意味着这些等级的螺纹尺寸非常精确，能够满足高精度要求。而G等级的基本偏差为正值，意味着其尺寸稍大于标准值，适用于一些对尺寸要求相对宽松的场合。另外，e、f和g等级的基本偏差为负值，表示其尺寸略小于标准值，这些等级通常用于需要紧密配合的场合。

H是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。G位置基本偏差用于特殊场合，如较厚的镀层，一般很少用。g常用来镀6-9um的薄镀层，如产品图纸要求是6h的螺栓，其镀前螺纹采用6g的公差带。螺纹配合最好组合成 H/g、H/h或G/h，对于螺栓、螺母等精制紧固件螺纹，标准推荐采用6H/6g的配合。

外外螺纹等级方面：

4h等级：这是外螺纹中精度最高的一种等级，适用于对螺纹配合精度要求极高的场合，如精密仪器、航空航天等领域。

6h等级：该等级精度稍低于4h，但同样具有较高的配合精度，广泛应用于机械制造、汽车制造等领域。

6g等级：与6h等级相比，6g等级的基本偏差为负值，适用于需要紧密配合的场合，如管道连接、密封件等。

2、日标螺纹的配合精度分为三个等级：

I、II、III级

通常情况下，日标螺纹采用II级精度，这也是一种广泛应用的螺纹精度等级。
3、英制螺纹（惠氏螺纹）的配合精度等级：
- 外螺纹分为自由级（free）、中级(medium)、紧密高级（close）
- 内螺纹分为普通级（normal）、中级(medium)
4、美制螺纹的配合精度等级：
- 内螺纹：1B、2B、3B
- 外螺纹：1A、2A、3A
