镀锌线管主要是用来预埋入墙体或其他建筑物内，可以保护电缆电线以及信号线不受外力及外来因素的损伤。

镀锌线管可分为KBG镀锌线管、JDG镀锌线管、SC镀锌线管三种，以下为各中类型的镀锌线管规格：

1、KBG管规格有：Φ16mm、Φ20mm、Φ25mm、Φ32mm、Φ40mm（标准型导管壁厚度分别为1mm或1.2mm）；

2、JDG管规格有：Φ16mm、Φ20mm、Φ25mm、Φ32mm、Φ40mm、Φ50mm（标准型导管壁厚为1.6mm，预埋、吊顶敷设均适用；其他型导管壁厚为1.2mm）；

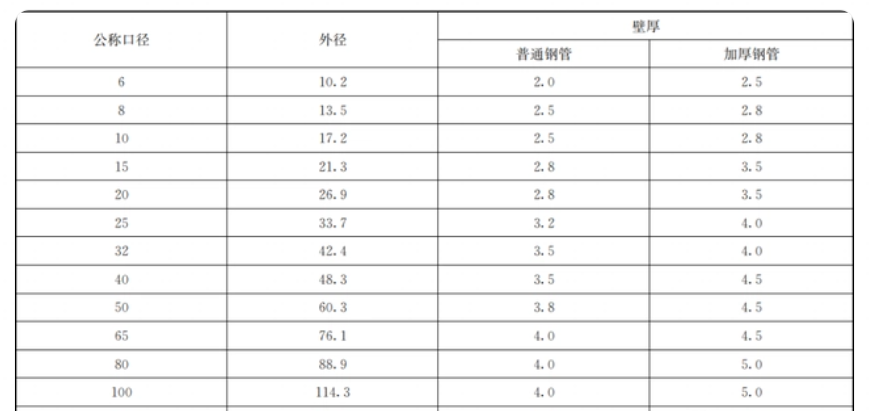

3、SC管根据焊缝形式可分为直缝焊管和螺旋焊管。SC管规格根据GB/T 3091要求，壁厚通常不小于3mm。

一、JDG镀锌穿线管

JDG管又称为“套接紧定式镀锌钢导管”，导管采用优质冷轧带钢，经高频焊机组自动焊缝成型、双面镀锌保护；壁厚均匀，卷焊圆度高，与管接头公差配合好，焊缝小而圆顺，管口边缘平滑；用配套弯管器弯管时横截面变形小。

JDG镀锌穿线管规格型号以及厚度标准参考于中国工程建设标准化协会标准《CECS120:2007套接紧定式钢导管电线管路施工及验收规程》。

JDG镀锌穿线管规格型号以及厚度标准如下：

规格（Φ）：16 、20、25、32、40、50

外径（D）：16毫米、20毫米、25毫米、32毫米、40毫米、50毫米

Φ16壁厚（S）：1.5毫米

其他规格壁厚（S）1.6毫米

壁厚允许偏差（S）：正负0.15毫米

Φ16、Φ20、Φ25外径允许偏差：0毫米到负0.30毫米

Φ32、Φ40外径允许偏差：0毫米到负0.40毫米

Φ50外径允许偏差：0毫米到负0.50毫米

二、KBG镀锌穿线管

KBG管又称为“套接扣压式镀锌钢导管”，导管采用优质冷轧带钢，经高频焊管机组自动焊缝成型、双面镀锌而制成。管材壁厚均匀，卷焊圆度高，与管接头公差配合好，焊缝小而圆顺，管口边缘平滑。

KBG管与管连接时，直接将导管插入直管接头或弯管接头，用套接扣压器在连接处施行扣压即可。KBG镀锌穿线管规格型号以及厚度标准参考于中国工程建设标准化协会标准《套接扣压式薄壁钢导管电线管路施工及验收规范CECS100:98》

KBG镀锌穿线管规格型号以及厚度标准如下：

规格（Φ）：16 毫米、20毫米、25毫米、32毫米、40毫米

外径（D）：16毫米、20毫米、25毫米、32毫米、40毫米

壁厚（S）：1.0毫米、1.0毫米、1.2毫米、1.2毫米、1.2毫米

Φ16、Φ20壁厚允许偏差：正负0.08毫米

Φ25、Φ32、Φ40壁厚允许偏差：正负0.10毫米

Φ16、Φ20外径允许偏差：0毫米到负0.30毫米

Φ25、Φ32、Φ40外径允许偏差：0毫米到负0.40毫米

三、SC穿线管

低压配电中通常称为焊接钢管，又称低压流体输送用焊接钢管，由钢板或带钢卷成筒状经焊接而生产的钢管。根据焊接方法可分为电弧焊管、高频或低频电阻焊管、气焊管、炉焊管等；根据焊缝形式可分为直缝焊管和螺旋焊管。钢管镀锌采用热浸镀锌法。
