精密测量小知识—卡尺篇

精准是测量的核心，而卡尺就是精准的 “守护者”。它不用复杂调试，上手就能用，能搞定长度、内径、外径、深度等多种维度，是新手入门和专业人士必备的量具，今天就从里到外搞懂它。

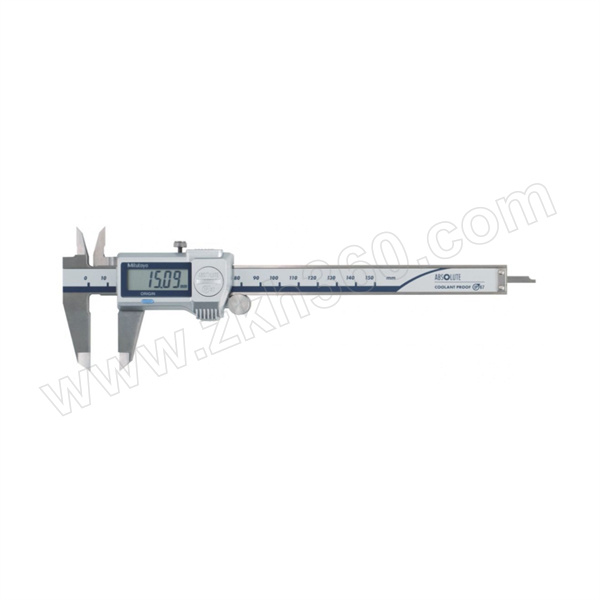

下面以三丰游标卡尺以及数显卡尺为例：

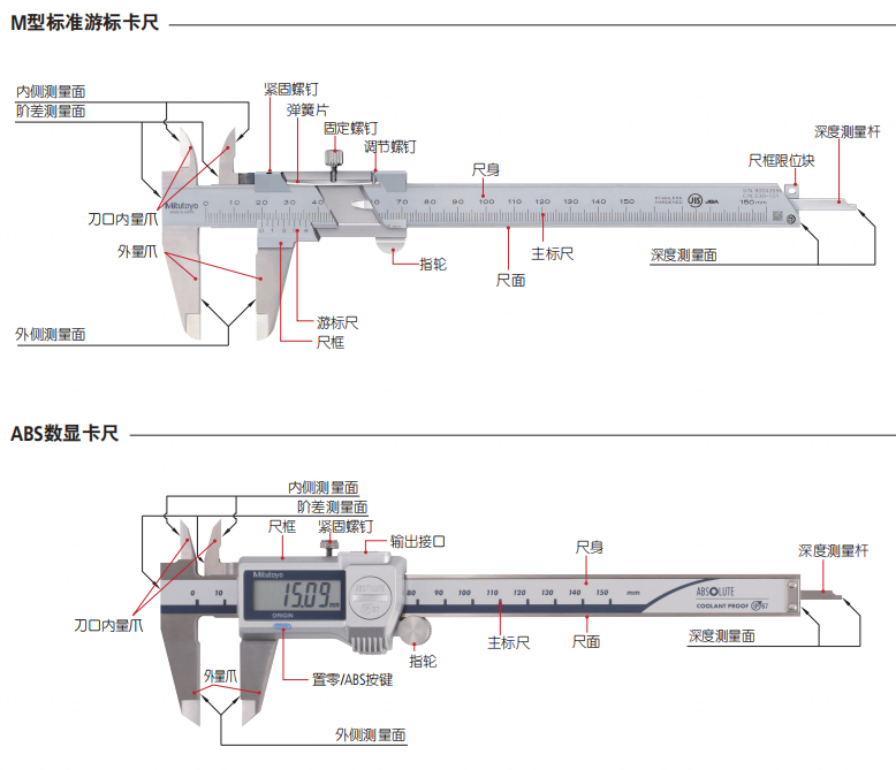

主尺：核心刻度基准，刻有毫米（或英寸）刻度，是测量的基础标尺。

游标尺：套在主尺上的可滑动标尺，通过与主尺配合实现精准读数。

内量爪：卡尺前端内侧的窄爪，专门用于测量孔径、槽宽等内部尺寸。

外量爪：前端外侧的宽爪，适合测量物体外径、厚度等外部尺寸。

深度测量杆：卡尺尾部延伸的细长尺，用于测量孔深、槽深，贴合主尺滑动同步读数。

锁紧螺钉：测量时固定游标尺位置，避免滑动导致读数偏差。



注）这里ABS，即指三丰的ABSOLUTE编码器，可以实现绝对定位功能，每次都可以读取刻度上所记录的位置信息，即使快速移动尺框和测微螺杆，也不会发生计算错误；关闭系统后再重新打开，不必再将系统重新置零；正常使用情况下电池寿命可以延长至5年左右。

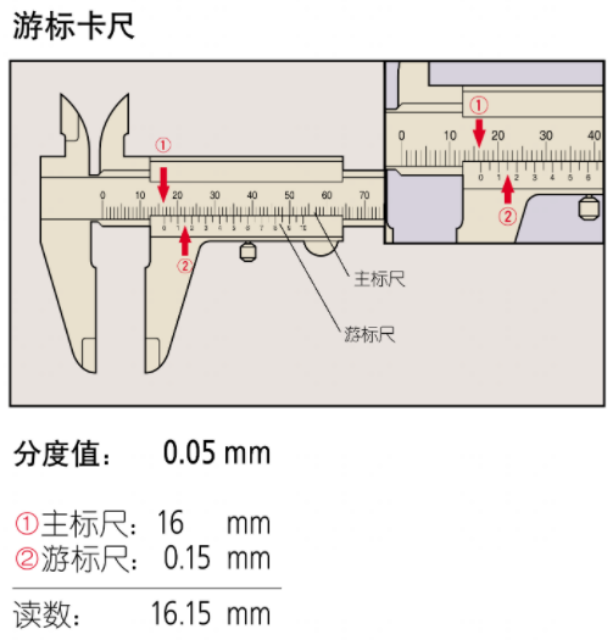

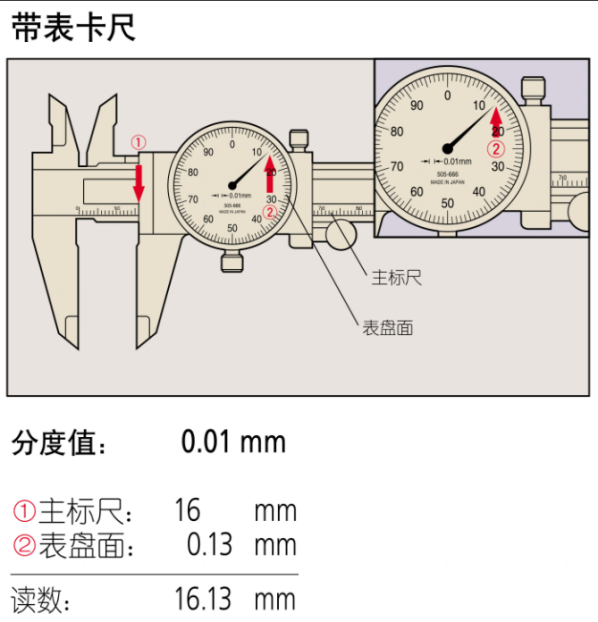

接下来，我们就可以基于这些构造，学习如何读取机械卡尺的刻度：

掌握了读数方法，我们可以根据不同场景的测量需求，选择合适的卡尺并运用它。

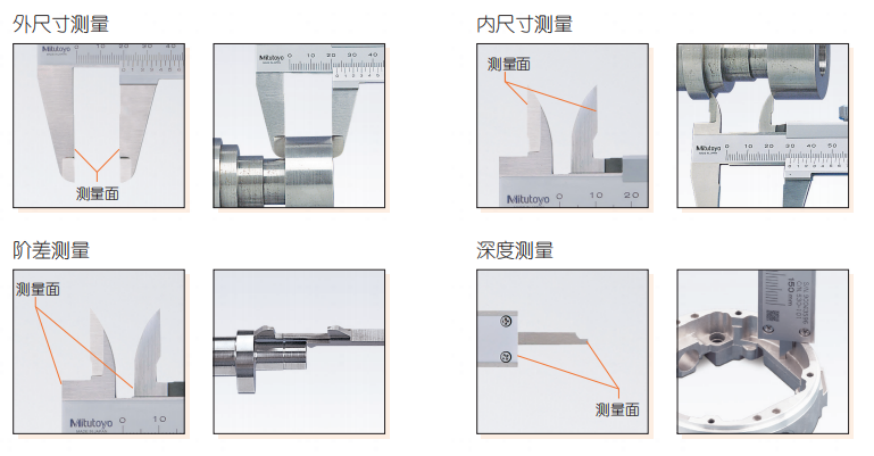

最常见的四用卡尺可以应用于内外尺寸测量、阶差测量以及深度测量：

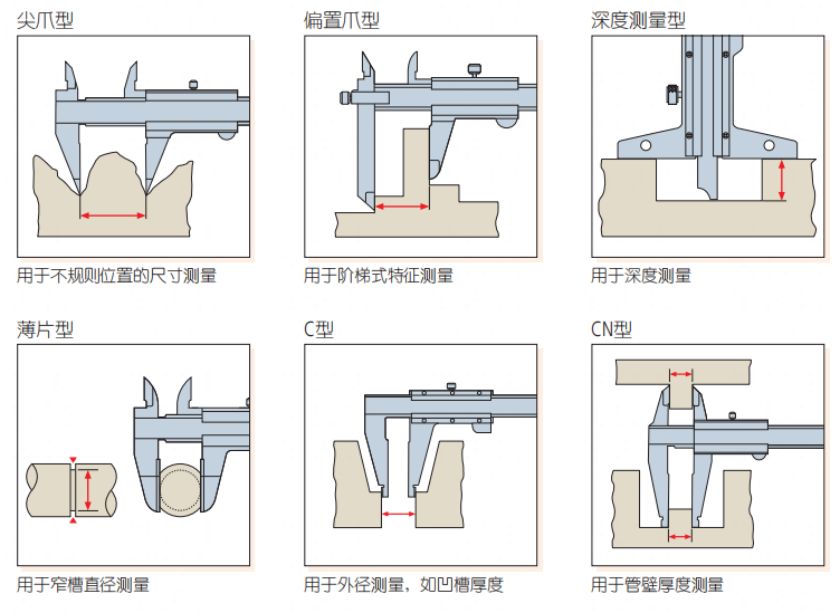

但在更细分的专业场景中，还需要使用到其他专用型卡尺：

无论是常规四用卡尺，还是针对特殊场景设计的专用型卡尺，想要测量精准、持续保持测量精度、延长使用寿命，核心都离不开规范的操作和细致的保养。不同类型的卡尺虽应用场景有差异，但在使用逻辑和注意事项上有着共通的核心要点，同时也存在专属的细节禁忌，具体注意事项如下：
1、潜在误差原因：

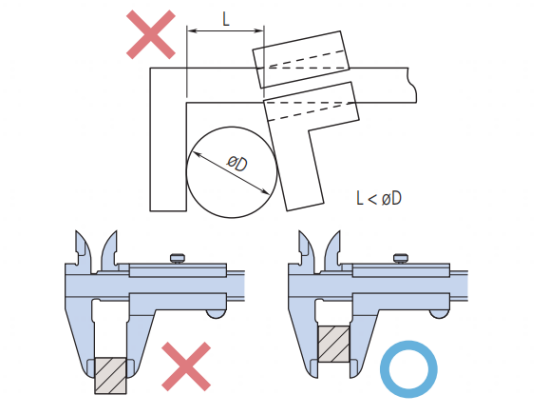

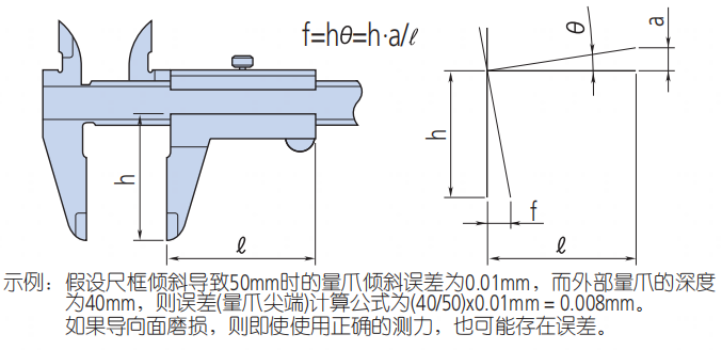

使用卡尺测量时，各种因素可能导致错误。主要因素包括视差效应、卡尺不符合阿贝原理而导致测力过大、卡尺与工件之间的温度差导致不同的热膨胀，以及在测量小孔直径时，刀口量爪厚度和这些量爪之间的间隙影响。由于卡尺无恒定测力装置，因此必须以适当的均匀测力测量工件。用量爪的根部或尖端测量时要格外小心，因为这种情况下可能会出现大误差。

2. 内尺寸测量

测量之前，请尽可能深地插入内部量爪。在内部测量期间读取最大指示值。在槽宽测量期间读取最小指示值。

3. 深度测量

在深度测量期间读取最小指示值。

4. 读取刻度时的视差

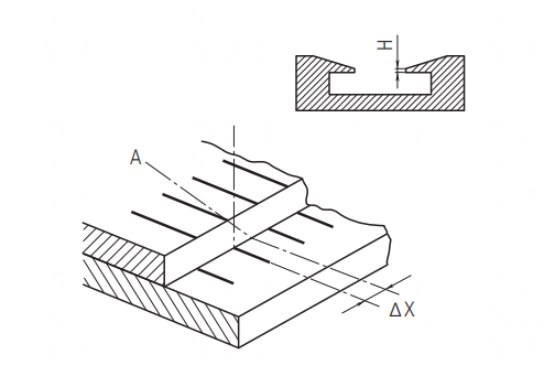

检查游标分度线与主尺分度线是否对准时，请直视游标分度线。如果从倾斜方向 (A) 查看游标分度线，则会由于游标分度与主尺分度面之间的阶梯高度 (H) 产生的视差效应，而导致明显的对准位置畸变 ΔX (如下图所示)，从而造成测量值的读取误差。

5. 基准端面的弯曲

若在尺框上施加过大的力，或尺身基准边缘直线度不足，导致固定量爪平行移动量（间隙）超标，会出现图示测量误差。

6. 测量与温度之间的关系

卡尺主标尺虽多为不锈钢（线性热膨胀系数与钢材相近，约(10.2±1)×10−6/K），但工件材料、室温与工件温度差异仍可能影响测量精度。

7. 操作

勿损坏卡尺刻度，不可用电子记号笔涂鸦。也别让卡尺受硬物撞击或跌落，以防损坏。

8. 滑动面与测量面维护

使用前，需用软干布擦除滑动面和测量面上的灰尘与污垢。

9. 使用前检查并设置原点

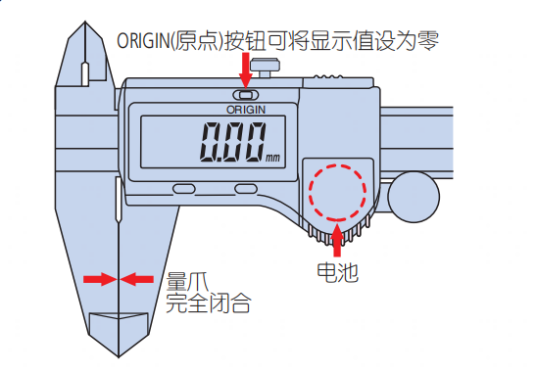

在内外量爪间夹干净纸张并缓慢拉出，清洁测量面。使用卡尺之前，合紧量爪，确保游标尺读数为零。使用数显卡尺时，需在更换电池后重设原点

10. 使用后的处理
使用卡尺后，请彻底擦去水和油。然后，轻轻涂抹防蚀油，晾干后再存放。还要擦去防水卡尺上的水，以免卡尺生锈。

11. 存放时的注意事项
在存放期间，避免阳光直射、高温、低温和高湿度。如果数字卡尺超过三个月不使用，请在存放前取出电池。在存放期间，切勿使卡尺量爪完全闭合。

12. 防护等级决定适用范围：

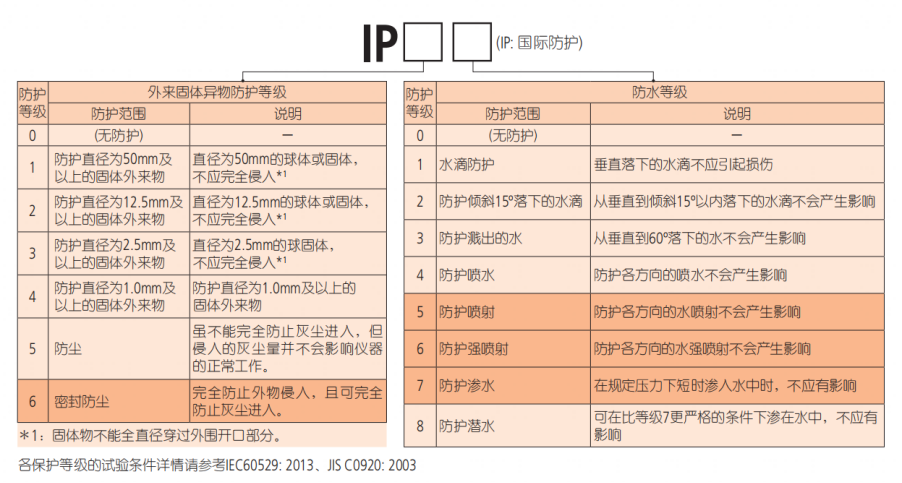

针对不用环境的使用场景，卡尺防护等级的选择至关重要，常见的有IP65、IP66、IP67等。这些编码是基于 IEC 标准 (IEC 60529: 2013) 和 JIS C 0920: 2003，描述产品防止外来固体、灰尘和液体进入的电气性能防护等级。

普通卡尺（无防护或低防护）：适合实验室、电子元件等清洁环境，比如测量电路板元件尺寸。

IP65 防护卡尺：适配工业制造、汽车维修等复杂场景，例如在汽修厂测量刹车盘厚度（油污、水滴较多），或在户外简单测量金属管材（应对扬尘、小雨滴）。

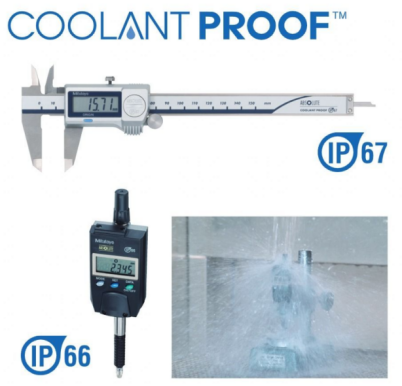

更高防护（如 IP66、IP67等）：可短时间浸水，适合水产加工、卫浴安装等潮湿场景。值得一提的是三丰的COOLANT PROOF，不仅可以防尘防水（防护等级IP65以上），而且也可以防止由于在正常使用中与切削液或冷却液接触而导致材料变质。
