轴承代号知识

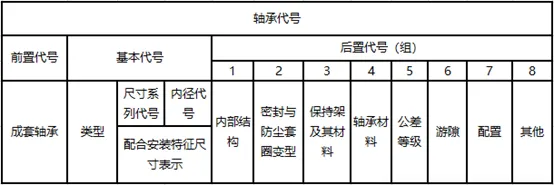

轴承代号是用字母加数字来表示轴承的结构、尺寸、公差等级、技术新能等特征的产品符号。轴承代号有基本代号、前置代号和后置代号构成。基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础；前置、后置代号是当轴承的结构形状、尺寸、公差、技术要求有改变时，在基本代号左右添加的补充代号。

1、基本代号

基本代号用来表明轴承的内径、直径系列、宽度系列和类型，一般最多为五位数。其中类型代号用阿拉伯数字（以下简称数字）或大写拉丁字母（以下简称字母）表示，尺寸系列代号和内径代号用数字表示。

例1、2  23  20其中2表示类型代号，23表示尺寸系列代号，20表示内径代号。

例2、6  2  04 其中6表示类型代号，2表示尺寸系列代号，04表示内径代号。

例3 、N  22  1 0其中N表示类型代号，22表示尺寸系列代号，10表示内径代号。

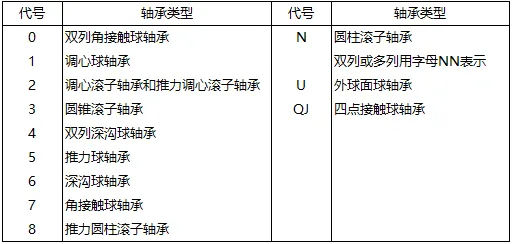

（1）轴承类型代号

用基本代号左起第一位数字表示：

0表示双列角接触球轴承

1表示调心球轴承

2表示调心滚子轴承和推力调心滚子轴承

3表示圆锥滚子轴承

4表示双列深沟球轴承

5表示推力球轴承

6表示深沟球轴承

7表示角接触轴承

8表示推力圆柱滚子轴承

9表示单列圆锥滚子轴承

N表示外圈无挡边圆柱滚子轴承

NU表示内圈无挡边圆柱滚子轴承

NJ表示内圈单挡边圆柱滚子轴承

NUP表示内圈单挡边、另一边带平挡圈的圆柱滚子轴承

NN表示双列圆柱滚子轴承

U表示外球面轴承

QJ表示四点接触球轴承

（2）尺寸系列代号

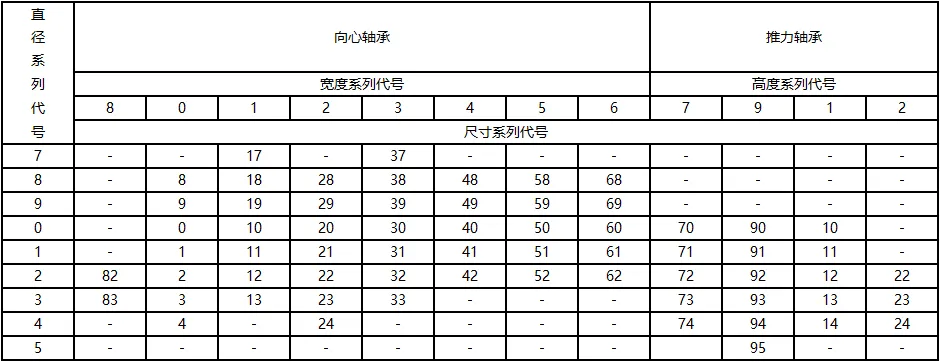

尺寸系列代号由轴承的宽（高）度系列代号（一位数字）和直径系列代号（一位数字）组合而成。尺寸系列是宽度系列或高度系列与直径系列的组合，对于圆锥滚子轴承，还包括角度系列。

• 轴承内径用基本代号右起第一、二位数字表示。对常用内径d=20～480mm的轴承内径一般为5的倍数，这两位数字表示轴承内径尺寸被5除得的商数，如04表示d=20mm；12表示d=60mm等等。对于内径为10mm、12mm、15mm和17mm的轴承，内径代号依次为00、01、02和03。对于内径小于10mm和大于500mm轴承，内径表示方法另有规定，可参看GB/T272-93。
• 轴承的直径系列（即结构相同、内径相同的轴承在外径和宽度方面的变化系列）用基本代号右起第三位数字表示。直径系列系指对应同一轴承内径的外径尺寸系列，也就是指相同内径的轴承有各种不同的外径。分别有7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。例如，对于向心轴承和向心推力轴承，0、1表示特轻系列；2表示轻系列；3表示中系列；4表示重系列。各系列之间的尺寸对比如下图所示。推力轴承除了用1表示特轻系列之外，其余与向心轴承的表示一致。
• 轴承的宽度系列（即结构、内径和直径系列都相同的轴承宽度方面的变化系列）用基本代号右起第四位数字表示。分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列。当宽度直径系列的对比列为0系列（正常系列）时，对多数轴承在代号中可不标出宽度系列代号0，但对于调心滚子轴承和圆锥滚子轴承，宽度系列代号0应标出。直径系列代号和宽度系列代号统称为尺寸系列代号。
• 高度系列指轴承高度的递增系列，每一直径系列的每一轴承内径有一高度系列。推力轴承以高度系列对应于向心轴承的宽度系列。

2、后置代号

轴承的结构形状、尺寸、公差、技术条件等发生变化时，都是用后置代号表示。

（1）内部结构代号

表示同一类型轴承的不同内部结构，用字母紧跟着基本代号表示。如：接触角为15°、25°和40°的角接触球轴承分别用C、AC和B表示内部结构的不同。

（2）内部结构

A、B、C、D、E-内部结构变化

例 : 角接触球轴承7205C、7205E 、7205B ，C-15 °接触角，E-25 °触角， B-40 °接触角。

例：圆柱滚子、调心滚子及推力调心滚子轴承N309E、21309E、29412E-加强型设计，轴承负载能力提高。

VH-滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。例：NJ2312VH 。

（3）轴承外形尺寸及外部结构

DA-带双半内圈的可分离型双列角接触球轴承。例：3306DA。

DZ-圆柱型外径的滚轮轴承。例：ST017DZ。

K-圆锥孔轴承，锥度1：12。例：2308K。

K30-圆锥孔轴承，锥度1：30。例：24040 K30。

2LS-双内圈两面带防尘盖的双列圆柱滚子轴承。例：NNF5026VC.2LS.V- 内部结构变化，双内圈，两面带防尘盖、满滚子双列圆柱滚子轴承。

N-外圈上带止动槽的轴承。例：6207N。

NR-外圈上带止动槽和止动环的轴承。例：6207 NR。

N2-外圈上带两个止动槽的四点接触球轴承。例：QJ315N2。

S-外圈带润滑油槽和三个润滑油孔的轴承。例：23040 S。轴承外径D≥ 320mm的调心滚子轴承均不标注S。

X-外形尺寸符合国际标准的规定。例：32036X。

Z**-特殊结构的技术条件。从Z11起依次向下排列。例：Z15-不锈钢制轴承（ W-N01.3541 ）。

ZZ-滚轮轴承带两个引导外圈的挡圈。

（4）密封与防尘

RSR-轴承一面带密封圈。例：6207 RSR。

.2RSR-轴承两面带密封圈。例：6207.2RSR。

ZR-轴承一面带防尘盖。例：6207 ZR。

.2ZR-轴承两面带防尘盖。例：6207.2ZR。

ZRN-轴承一面带防尘盖，另一面外圈上带止动槽。例：6207 ZRN。

.2ZRN-轴承两面带防尘盖，外圈上带止动槽。例：6207.2ZRN。

（5）保持架及其材料

• 实体保持架

A或B置于保持架代号之后， A表示保持架由外圈引导， B表示保持架由内圈引导。

F-钢制实体保持架，滚动体引导。

FA-钢制实体保持架，外圈引导。

FAS-钢制实体保持架，外圈引导，带润滑槽。

FB-钢制实体保持架，内圈引导。

FBS-钢制实体保持架，内圈引导，带润滑槽。

FH-钢制实体保持架，经渗碳淬火。

H ,H1-渗碳淬火保持架。

FP-钢制实体窗型保持架。

FPA-钢制实体窗型保持架，外圈引导。

FPB-钢制实体窗型保持架，内圈引导。

FV，FV1-钢制实体窗孔保持架，经时效、调质处理。

L-轻金属制实体保持架，滚动体引导。

LA-轻金属制实体保持架，外圈引导。

LAS-轻金属制实体保持架，外圈引导，带润滑槽。

LB-轻金属制实体保持架，内圈引导。

LBS-轻金属制实体保持架，内圈引导，带润滑槽。

LP-轻金属制实体窗型保持架。

LPA-轻金属制实体窗型保持架，外圈引导。

LPB-轻金属制实体窗型保持架，内圈引导（推力滚子轴承为轴引导）。

M，M1-黄铜实体保持架。

MA-黄铜实体保持架，外圈引导。

MAS-黄铜实体保持架，外圈引导，带润滑槽。

MB-黄铜实体保持架，内圈引导（推力调心滚子轴承为轴圈引导）。

MBS-黄铜实体保持架，内圈引导，带润滑槽。

MP-黄铜实体直兜孔保持架。

MPA-黄铜实体直兜也保持架，外圈引导。

MPB-黄铜实体直兜孔保持架，内圈引导。

T-酚醛层压布管实体保持架，滚动体引导。

TA-酚醛层压布管实体保持架，外圈引导。

TB-酚醛层压布管实体保持架，内圈引导。

THB-酚醛层压布管兜孔型保持架，内圈引导。

TP-酚醛层坟布管直兜孔保持架。

TPA-酚醛层压布管直兜孔保持架，外圈引导。

TPB-酚醛层压布管直兜孔保持架，内圈引导。

TN-工程塑料模注保持架，滚动体引导，用附加数字表示不同的材料。

TNH-工程塑料自锁兜孔型保持架。

TV-玻璃纤维增强聚酰胺实体保持架，钢球引导。

TVH-玻璃纤维增强聚酰胺自锁兜孔型实体保持架，钢球引导。

TVP-玻璃纤维增强聚酰胺窗式实体保持架，钢球引导。

TVP2-玻璃纤维增强聚酰胺实体保持架，滚子引导。

TVPB-玻璃纤维增强聚酰胺实体保持架，内圈引导（推力滚子轴承为轴引导）。

TVPB1-玻璃纤维增强聚酰胺实体窗式保持架，轴引导（推力滚子轴承）。

• 冲压保持架

J-钢板冲压保持架。

JN-深沟球轴承铆接保持架。

• 保持架变动

加在保持架代号之后，或者插在保持架代号中间的数字，表示保持架结构经过变动。这些数字只用于过渡时期，例：NU 1008M 1。

（6）无保持架轴承

V-满装滚动体轴承。例：NU 207V。

VT-带隔离球或滚子的满装滚动体轴承。例：51120VT。

（7）公差等级（尺寸精度和旋转精度）

P0-公差等级符合国际标准ISO规定的0级，代号中省略，不表示。

P6-公差等级符合国际标准ISO规定的6级。

P6X-公差等级符合国际标准 ISO规定的6级圆锥滚子轴承。

P5-公差等级符合国际标准ISO规定的5级。

P4-公差等级符合国际标准ISO规定的4级。

P2-公差等级符合国际标准 ISO规定的2级（不包括圆锥滚子轴承）。

SP-尺寸精度相当于5级，旋转精度相当于4级（双列圆柱滚子轴承）。

UP-尺寸精度相当于4级，旋转精度高于4级（双列圆柱滚子轴承）。

HG-尺寸精度相当于4级，旋转精度高于4级，低于2级（主轴轴承）。

（8）游隙

C1-游隙符合标准规定的1组，小于2组。

C2-游隙符合标准规定的2组，小于0组。

C0-游隙符合标准规定的0组，代号中省略，不表示。

C3-游隙符合标准规定的3组，大于0组。

C4-游隙符合标准规定的4组，大于3组。

C5-游隙符合标准规定的5组，大于4组。

公差等级代号与游隙代号需同时表示时，取公差等级代号（P0级不表示）加上游隙组号（0组不表示）组合表示。

例：P63=P6+C3，表示轴承公差等级P6级，径向游隙3组。

P52=P5+C2，表示轴承公差等级P5级，径向游隙2组。

• 非标准游隙

在要求特殊径向游隙和轴向游隙的情况下，有关极限值应在字母R （径向游隙）或A（轴向游隙）之后用μm数表示，数字之间要用小圆点隔开。

例：6210.R10.20-6210轴承，径向游隙10μm至 20μm。

6212.A120.160-6212轴承，轴向游隙120μm至160μm。

（9）测试噪声的轴承

F3-低噪声轴承。主要是指圆柱滚子轴承和内径d＞60mm以上的深沟球轴承。例：6213.F3。

G- 低噪声轴承。主要是指内径d≤60mm的深沟球轴承。例：6207.G

（10）热处理

S0- 轴承套圈经过高温回火处理，工作温度可达 150 ℃ 。

S1- 轴承套圈经过高温回火处理，工作温度可达 200 ℃ 。

S2- 轴承套圈经过高温回火处理，工作温度可达 250 ℃ 。

S3- 轴承套圈经过高温回火处理，工作温度可达 300 ℃ 。

S4- 轴承套圈经过高温回火处理，工作温度可达 350 ℃ 。

（11）特殊技术条件

F**-连续编号的制造技术条件。例：F80-轴承内、外径公差及径向游隙压缩。

K**-连续编号的检查技术条件。例 K5-轴承内、外径公差压缩。

.ZB-直径大于80mm以上的带凸度的圆柱滚子。例：NU 364.ZB。

.ZB2-滚针两端的凸度大于一般的技术要求。例：K18×26×20F.ZB2。

ZW-双列滚针和保持架组件。例：K20×25×40FZW。

.700***-以700000开头的连续编号的技术条件。

Z52JN.790144-轴承可用于高温及低转速，经特殊热处理，钢板冲压铆合保持架，大游隙，经磷化处理，注油脂，使用温度可超过270 ℃ 。

KDA-剖分式内圈

K-锥型孔1∶12

K30-锥型孔1∶30

W03B-不锈钢轴承

N2-两条用于止动外圈的止动槽

（12）成对轴承和机床主轴轴承

符合K技术条件的成对轴承，下列特殊技术条件与成对轴承有关：

K1-两套深沟球轴承成对安装以承受单向轴向载荷。

K2-两套深沟球轴承成对安装以承受双向轴向载荷。

K3-两套深沟球轴按无游隙背靠背安装（O型安装）。

K4-两套深沟球轴承按无游隙面对面安装（X型安装）。

K6-两套角接触球轴承成对安装以承受单向轴向载荷。

K7-两套角接触球轴承按无游隙背靠背安装（O型安装）。

K8-两套角接触球轴承按无游隙面对面安装（X型安装）

K9-内、外圈间带隔圈的两套圆锥滚子轴承成对安装以承受单向轴向载荷。

K10-内、外圈间带隔圈的两套圆锥滚子轴承按无游隙背靠背安装（O型安装）

K11-外圈间带隔圈的两套圆锥滚子轴承按无游隙面对面安装（X型安装）。

成对或成组配置的轴承，需要包装在一起交货，或者标明是属于一对。不同组的轴承不可互换。在安装属于同一组的轴承时，安装时应按照记号和定位线进行。若各成对轴承按一定轴向或径向游隙量配置时，其游隙应接在K技术条件之后按（7）项中第1条2标明。

例如，31314A .K11.A100.140表示两套31314A单列圆锥滚子轴承，面对面安装，外圈间带一定距离隔圈，轴承装配前轴向游隙在100μm到140μm之间，装配后游隙为零。

通用配对型轴承

可任意（串联，面对面或背靠背）配对安装，后置代号为UA 、UO和UL。

.UA-在轴承面对面或背靠背安装时有小的轴向游隙。

.UO-在轴承面对面或背靠背安装时无游隙。

.UL-在轴承面对面或背靠背安装时有轻度预过盈。例如，B 7004C .TPA.P4.K5.UL。

表示主轴用接触角为15o的角接触球轴承，酚醛层压布管直兜孔实体保持架，外圈引导，轴承公差等级4级，内径和外径公差缩小，成对安装的通用型结构，轴承在背靠背或面对面安装时有轻度预过盈。

（13）机床主轴轴承

KTPA.HG夹布交本兜孔实体保持架，外圈引导，精度等级HG。TPA.HG.K5.UL夹布交本兜孔实体保持架，外圈引导，精度等级HG，轴承外径和内径公差缩小，成对安装的通体结构，轴承在面对面或背对背安装有轻度予过盈。

TPA.P2.K5.UL夹布交本兜孔实体保持架，外圈引导，精度等级HG，轴承外径和内径公差缩小，成对安装的通体结构，轴承在面对面或背对背安装有轻度予过盈。

TPA.P2 UL夹布交本兜孔实体保持架，外圈引导，精度等级HG，轴承外径和内径公差缩小，成对安装的通体结构，轴承在面对面或背对背安装有轻度予过盈 。

TPA.P2.K5.UL夹布交本兜孔实体保持架，外圈引导，精度等级HG，成对安装的通用结构，轴承在面对面或背对背安装有轻度予过盈 。

3、前置代号

轴承的前置代号用于表示轴承的分部件，用字母表示。前置代号R直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。

L表示可分离轴承的可分离套圈。

GS.-推力圆柱滚子轴承座圈。例：GS.81112 。

K.-滚动体与保持架的组合件。例：推力圆柱滚子与保持架的组合件 K.81108。

R-不带可分离内圈或外圈的轴承。例：RNU207——不带内圈的NU207轴承。

WS-推力圆柱滚子轴承轴圈。例：WS.81112。

4、非标轴承代号

非标准尺寸轴承（以下简称非标准轴承）代号的表示方法，适用于轴承内径或轴承外径、宽（高）度尺寸不符合GB/T 273.1、GB/T 273.2、GB/T 273.3或其他有关标准规定的轴承外形尺寸。

非标准轴承的代号由基本代号和前置、后置代号构成。非标准轴承的基本代号由类型代号和表示轴承基本尺寸的尺寸表示两部分组成。

（1）尺寸系列代号

尺寸系列代号表示的两种方法：

非标准外径或宽（高）度尺寸取最近标准规定的直径系列或宽（高）度系列，并在基本代号后加字母表示。

非标准内径、外径、宽（高）度，尺寸无法对照标准规定其尺寸系列，则用不定系列表示，即轴承外径、宽（高）度尺寸为非标准，轴承的直径系列和宽度系列无法确定的尺寸系列为不定系列。

（2）非标准轴承的不定系列代号

内径尺寸代号500mm以下能用5整除的整数，用除以5的商数表示；其他尺寸用实际内径毫米数直接表示，但应与尺寸系列代号间用“/ ”分开。

例：66/6.4—深沟球轴承，不定系列，内径6.4mm。

    61700X1—深沟球轴承，外径非标准，接近直径系列7。

    62/14.5—深沟球轴承，尺寸系列02，内径14.5mm。

    52706—双向推力球轴承，不定系列，内径30mm。

此外，还可以用表征配合安装特征尺寸表示非标准轴承。轴承的尺寸表示为“/内径x外径x宽度（实际尺寸的毫米数）”

例：K/13×17×13滚针和保持架组件，Fw=13，D=17，B=13。
