筒夹：精密加工中的稳固助手

在机械加工、精密测量和实验室工作中，筒夹作为一种常用的夹持工具，其作用不容小觑。筒夹以其精确、稳定的夹持能力，为各种应用提供了可靠的支持。本文将详细介绍筒夹的工作原理、技术参数、选型指南以及应用场景。

筒夹的工作原理

筒夹，也称为卡盘或夹头，是一种用于固定或夹持工件的机械装置。它通常由一个中心体和两个或多个可调节的夹爪组成。通过旋转中心体，夹爪会相应地张开或闭合，从而实现对工件的夹持或释放。

筒夹的技术参数

1. 夹持范围：筒夹的夹持范围指其能够夹持的工件直径范围，这是选择筒夹时最重要的参数之一。
2. 夹持精度：夹持精度反映了筒夹在夹持工件时的精确度，对于精密加工尤为重要。
3. 材质：筒夹的材质通常为高强度钢或合金钢，以确保其耐用性和稳定性。
4. 最大扭矩：最大扭矩是指筒夹在夹持工件时能够承受的最大扭力，这对于确保加工过程中的稳定性至关重要。
5. 接口类型：筒夹的接口类型需与机床或其他设备的接口相匹配，常见的接口类型包括莫氏锥度和R8/R16等。
6. 操作方式：筒夹的操作方式有手动和自动之分，自动筒夹通常配备有气动或电动驱动装置。
7. 尺寸和重量：筒夹的尺寸和重量影响其在特定应用中的适用性，特别是在空间受限的环境中。

筒夹的选型指南

1. 确定夹持范围：根据工件的直径选择合适的筒夹，确保筒夹的夹持范围能够覆盖工件尺寸。
2. 考虑夹持精度：对于需要高精度夹持的应用，选择夹持精度高的筒夹。
3. 选择材质：根据工作环境和加工材料，选择适合的筒夹材质。
4. 评估最大扭矩：确保所选筒夹的最大扭矩能够满足加工过程中的扭力需求。
5. 匹配接口类型：选择与机床或其他设备接口匹配的筒夹。
6. 操作方式：根据操作便利性和自动化程度，选择手动或自动筒夹。
7. 考虑尺寸和重量：在空间受限的环境中，选择尺寸和重量合适的筒夹。



不同类型的常见规格参数

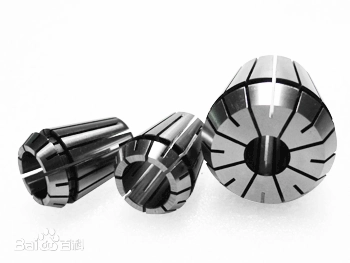

ER系列筒夹



■1、ER8、ER11、ER16、ER20、ER25、ER32、ER40、ER50

■2、ER刚性丝攻筒夹： DGB16、DGB20、DGB25、DGB32、DGB40

◆DGB16 : ER16-4.5*3.4,ER16-5*4,ER16-5.5*4.5,ER16-6*4.5,ER16-6*4.9,ER16-6.1*5,ER16-6.2*5,ER16-7*5.5,ER16-8*6.2

◆DGB20: ER20-4.5*3.4,ER20-5*4,ER20-5.5*4.5,ER20-6*4.5,ER20-6*4.9,ER20-6.1*5,ER20-6.2*5,ER20-7*5.5,ER20-8*6.2,ER20-8.5*6.5,ER20-9*7.1,ER20-10*8,ER20-10*8.5

◆ DGB25: ER25-4.5*3.4,ER25-5*4,ER25-5.5*4.5,ER25-6*4.5,ER25-6*4.9,ER25-6.1*5,ER25-6.2*5,ER25-7*5.5,ER25-8*6.2,ER25-8.5*6.5,ER25-9*7.1,ER25-10*8,ER25-10.5*8,ER25-11*9,ER25-12*9,ER25-12.5*10

◆ DGB32: ER32-4.5*3.4,ER32-5*4,ER32-5.5*4.5,ER32-6*4.5,ER32-6*4.9,ER32-6.1*5,ER32-6.2*5,ER32-7*5.5,ER32-8*6.2,ER32-8.5*6.5,ER32-9*7.1,ER32-10*8,ER32-10.5*8,ER32-11*9,ER32-12*9,ER32-12.5*10,ER32-14*11,ER32-15*12,ER32-16*12,ER32-17*13.

◆DGB40: ER40-4.5*3.4,ER40-5*4,ER40-5.5*4.5,ER40-6*4.5,ER40-6*4.9,ER40-6.1*5,ER40-6.2*5,ER40-7*5.5,ER40-8*6.2,ER40-8.5*6.5,ER40-9*7.1,ER40-10*8,ER40-10.5*8,ER40-11*9,ER40-12*9,ER40-12.5*10,ER40-14*11,ER40-15*12,ER40-16*12,ER40-17*13,ER40-18*14.5,ER40-19*15,ER40-20*15,ER40-20*16,ER40-22*18

★3、ER止水筒夹/中心内冷筒夹/防水筒夹：ER16、ER20、ER25、ER32、 ER40，具体参数ER16(4-10 4、8pcs)；ER20(4-13 10pcs);ER25(4-16 13pcs)；ER32(4-20 17pcs)；ER40(4-26 23pcs)

ST直柄\C型\强力型

1、ST20(6-16)、ST25(4-20)、ST32(4-25)、ST42 (6-32)

2、ST英制筒夹/英制夹头ST20:3/16,1/4,5/16,3/8,1/2,5/8

3、ST英制筒夹/英制夹头ST25:3/16,1/4,5/16,3/8,1/2,5/8,3/4

4、ST英制筒夹/英制夹头ST32:3/16,1/4,5/16,3/8,1/2,5/8,3/4,7/8,1"

5、ST英制筒夹/英制夹头ST42:3/16,1/4,5/16,3/8,1/2,5/8,3/4,7/8,1",11/2"

OZ型系列筒夹

1、OZ16(2、 2.5-15.5、16 / 1/8、3/16、1/4、5/16......）

2、OZ25（3、4-24、25）

3、OZ32（6-32 / 1/4、5/16、3/8、、7/16、1/2、9/16......)

4、OZ英制筒夹/英制夹头OZ25:￠1/8",￠3/16",￠1/4",￠5/16",￠3/8",￠7/16",￠1/2",￠9/16",5/8",11/16",￠3/4",￠13/16",￠7/8",￠15/16",￠1"

5、OZ32:￠1/4",￠5/16",￠3/8",￠7/16",￠1/2",￠9/16",5/8",11/16",￠3/4",￠13/16",￠7/8",￠15/16",￠1".",￠1-1/8",￠1-1/4"

SK系列\SD系列筒夹

高精度 A 、AA级

1、SK06A/AA,SK10A/AA,SK16A/AA,SK20A/AA,SK25A/AA

2、SK06A/AA(￠2-￠6);SK10A/AA(￠2-￠10);SK16A/AA(￠3-￠16);SK20A/AA(￠3-￠20);SK25A/AA(￠6-￠25.4)

TG系列筒夹

TG100-1/8"\ TG100-3/16\TG100-1/4"…………TG100-1"

安全扭力丝攻筒夹

◆1、攻丝筒夹、攻牙筒夹、钻孔夹头、攻牙仔,丝攻安全扭力筒夹,带过载保护丝攻夹头，带过载保护攻牙筒夹，手持夹头气动攻牙器，手持夹头气动攻牙器，手持气动扭力攻牙器（ATH-12系列），浮动扭力攻牙器（THP2系列），万向转换接头等。

攻牙机筒夹/攻丝筒夹规格型号：无扭力丝攻筒夹TC.B---（TC0，TC1，TC2，TCP2）

◆2、固定式无扭力丝攻筒夹TC.B（Fix）---{TC 0(Fix),TC 1(Fix),TC 40(Fix),TC 2(Fix),TC 3(Fix),TCP 2(Fix),TCP 3(Fix),TCP 4(Fix)}.

◆3、扭力丝攻筒夹TCS.B---（TCS 0B，TCS 1B，TCS 2B，TCS 2B）

◆4、固定式无扭力丝攻筒夹TCS.B（Fix）---{TCS 0B(Fix),TCS 1B(Fix),TCS 40B(Fix),TCS 2B(Fix),TCS 3B(Fix),TCPS 2B(Fix),TCPS 3B(Fix),TCPS 4B(Fix)}.

◆5、固定式加长型无扭力丝攻筒夹TCN.B-L---（TCN 0-L5，TCN 1-L5，TCN 2-L5）.

◆6、固定式加长型无扭力丝攻筒夹TCSN.B-L---（TCSN 0-L5，TCSN 1-L5，TCSN 2-L5）.

◆7、按头筒夹TRE---（TRE 1/O，TRE 2/0，TRE2/1，TRE3/1，TRE3/2，TRE4/2，TRE4/3）.

◆8、ER型丝攻筒夹TC/ER--（TC1 ER20，TC2 ER32）

◆9、丸驹型丝攻筒夹TC/SCH---（TC1/SCh 16*5,TC1/SCh 25*9,TC1/SCh 30*11,TC1/SCh 38*14,TC2/SCh 20*7,TC2/SCh 30*11,TC2/SCh 38*14,TC2/SCh 45*18,TC3/SCh 38*10,TC3/SCh 45*18,TC3/SCh 55*22,TC3/SCh 65*25)

◆10、超起重力型自动钻夹头（8S，10S，13S，16S），重力型自动钻夹头（8H，10H，13H，16H，16IH）.

※TCS1B攻牙能力M3-M12，

※TCS2B攻牙能力M6-M27， TCS3B攻牙能力M16-M42，

※TCS2B攻牙能力M22-M50

※丝攻安全扭力筒夹型号：

※TRE2/1，TRE3/2，TRE4/3，TC1JI2，TC1/JT6，TC2/JT6，8H，13H

※丝攻安全扭力筒夹标准：JIS（M2-M48），DIN（M1-M60），ISO（M3-M64），ANSI（USA），INCH标准。

筒夹的应用场景

筒夹广泛应用于车床、铣床、磨床、钻床等金属切削机床，以及精密测量和实验室设备。它们是机械加工、精密测量和科研工作中不可或缺的工具。

总结

筒夹以其稳定的夹持能力和精确的操作，在机械加工和精密测量领域发挥着重要作用。了解筒夹的技术参数和正确选型，可以确保加工过程的精确性和效率。选择合适的筒夹，不仅能够提高工作效率，还能保证加工质量，是现代工业生产中的重要工具。
