V型带，又称三角带，常用于传动和减速的皮带，由于形状像三角形，因此得名。三角带为V型横截面，可以分为普通V型、斜槽V型和窄V型。适用于高转速、大功率传动，常用于汽车、机械、农业等领域。与平型传动带相比，具有安装容易、占地面积小、传动效率高和噪音小等优点。材质有天然橡胶、合成橡胶、丁基橡胶、三元乙丙橡胶等。

1、V型带分类：

按其截面形状及尺寸可分为：普通v带、窄v带、宽v带、多楔带等；

按带体结构可分为：包布式v带和功边式v带；

按带芯结构可分为：帘布芯v带和绳芯v带。

2、V型带规格：

不同类型的三角带，在规格参数上也有所不同。其中，主要包括长度、宽度、高度、角度、材料等。以下是普通V型三角带的规格：

（1）范围：Z、A、B、C、D、E、SPA、SPB、SPC、3V、5V、8V、9J、15J、20J等。

（2）有效长度：285mm-10000mm。

（3）宽度：10mm-100mm。

（4）高度：7mm-25mm。

（5）角度：40度、45度、50度。

3、V型带长度计算：

三角皮带的长度计算原理是三角带长度为与大轮相贴的部分+与小轮相贴的部分+悬空长度。

更精确一点的计算公式有：

（1）L=π(R+r)+2a+(R-r)^2/a

（2）L=π(R+r)+2a+(R-r)^2/4a

其中L为皮带长度，R与r分别为两皮带轮半径,a为两皮带轮中心距离。

三、 不同类型V型带特点和规格

1、 普通V带：

具有高强力、低伸长、配组公差小等优点，适用于常规工业的传动领域

（1）普通包布型号：Z、A、AB、B、BC、C、CD、D、E、F。

（2）型号规格标记举例：A1000Li1030Ld，表示：A型，内周长1000mm，基准长度1030mm。

（3）V带长度：

Li，代表内周，即皮带底部的长度尺寸；

La，代表外周，即皮带顶部的长度尺寸；

Ld，代表基准长度，即定义皮带标准长度的尺寸，是用于测量皮带的标准尺寸；

型号	顶宽	节宽	高度	角度	长度换算	长度范围（英寸）	长度范围（毫米）	标识标准
Z	10	8.5	6	40°	Li=Lw-22	13"-120"	330-3048	Li
A	13	11	8	40°	Li=Lw-30	14"-394"	356-10008	Li
AB	15	12.5	9	40°	Li=Lw-35	47"-394"	1194-10008	Li
B	17	14	11	40°	Li=Lw-40	19"-600"	483-15240	Li
BC	20	17	12.5	40°	Li=Lw-48	47"-394"	1194-10008	Li
C	22	19	14	40°	Li=Lw-58	29"-600"	737-15240	Li
CD	25	21	16	40°	Li=Lw-61	47"-394"	1194-10008	Li
D	32	27	19	40°	Li=Lw-75	80"-600"	2032-15240	Li
E	38	32	23	40°	Li=Lw-80	118"-600"	2997-15240	Li
F	50	42.5	30	40°	Li=Lw-120	177"-600"	4500-15240	Li

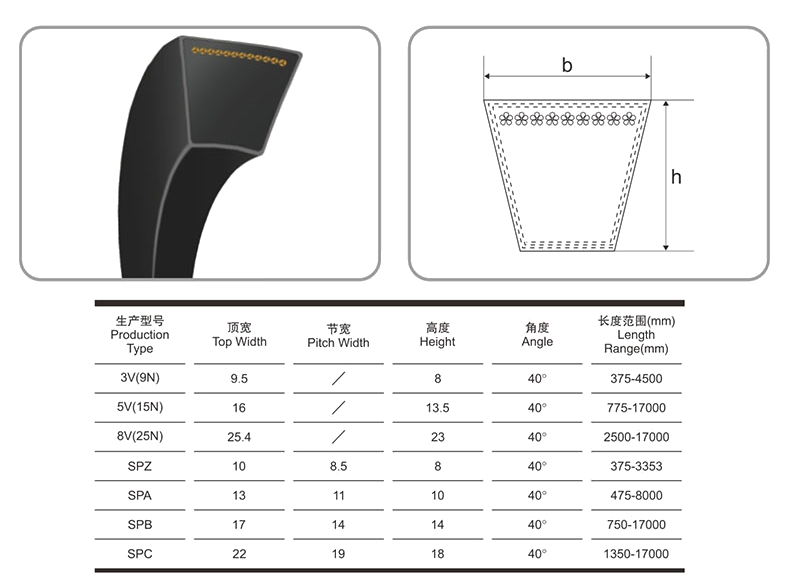

2、 窄V带：

具有横向刚度大，传递功能比普通V带高。

（1）窄V包布带型号：3V、5V、8V、SPZ、SPA、SPB、SPC。

（2）型号规格标记举例：

SPC2200La2170Ld，表示：型号SPC，外周长2200mm，基准长度2170mm。

3、 联组普通V带：

联组普通v带是由多条单体普通V型带通过连接层连接成一个整体，使每条带子能承受均匀的力和较大的负荷。在传动过程中，解决了多条单体V型带在匹配过程中的不同长度问题。传动效率高，使用寿命长。

传动时，可以消除各单根运转中的振动、拍击、翻带等弊端，并使各条带子受力均匀，能承受较大的负荷。

（1）普通联组V带型号：AJ，BJ，CJ，DJ，EJ。

（2）型号规格标记举例：BJ1880Li1920Ld，表示：B型联组带，内周长1880mm，基准长度1920mm。

类型	顶部宽度	螺距宽度	高度	角度	长度转换	长度范围(英寸)	长度范围(mm)	标识标准
AJ	13.6	15.6	10	40°	Li=La-63	47"-197"	1200-5000	Li
BJ	17	19	13	40°	Li=La-82	47"-394"	1200-10000	Li
CJ	22.4	25.5	16	40°	Li=La-100	71"-590"	1800-15000	Li
DJ	32.8	37	21.5	40°	Li=La-135	110"-650"	2800-16500	Li

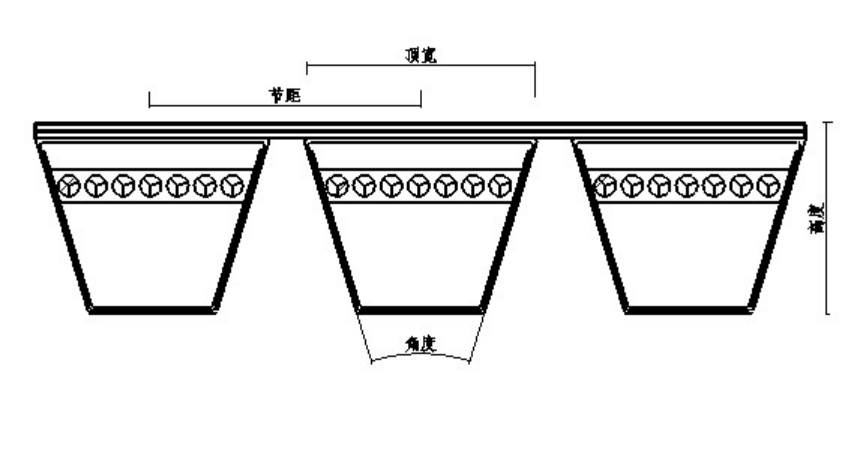

4、 联组窄V带：

联组窄V带采用高强度、高弹性模量单排线绳结构，以高强度、耐曲挠、耐老化的氯丁胶料与柔性涤棉布制成的V带，通过连接层将V带连接成整体，消除单条V带在运转中的振动、拍击、翻转等问题，在运转过程中充分发挥每根线绳的强力作用，因此该带承载能力高、受力均匀、运转平稳。

（1）联组窄V带型号：SPZJ、SPAJ、SPBJ、SPCJ、3V/9J、5V/15J、8V/25J。

（2）型号规格标记举例：3V9J3550La，表示：3V型联组带，外周长3550mm。

型号	顶宽/mm	高度/mm	角度/°	节距/mm
3V(9J)	9.7	9.7	40	10.3
5V(15J)	15.7	15.7	40	17.5
8V(25J)	25.4	25.4	40	28.6
SPZJ	10.5	10	40	12.5
SPAJ	13.6	12.3	40	15.6
SPBJ	17	16.5	40	19
SPCJ	22	21	40	25.5

5、其他特种带：

（1）双面带：HAA、HBB、HCC；

（2） 特种农机V带：36*14，CE，45*18，CL；

（3）特殊窄V带：K，FM；

（4）特种家电带：M，3L，PZ；
