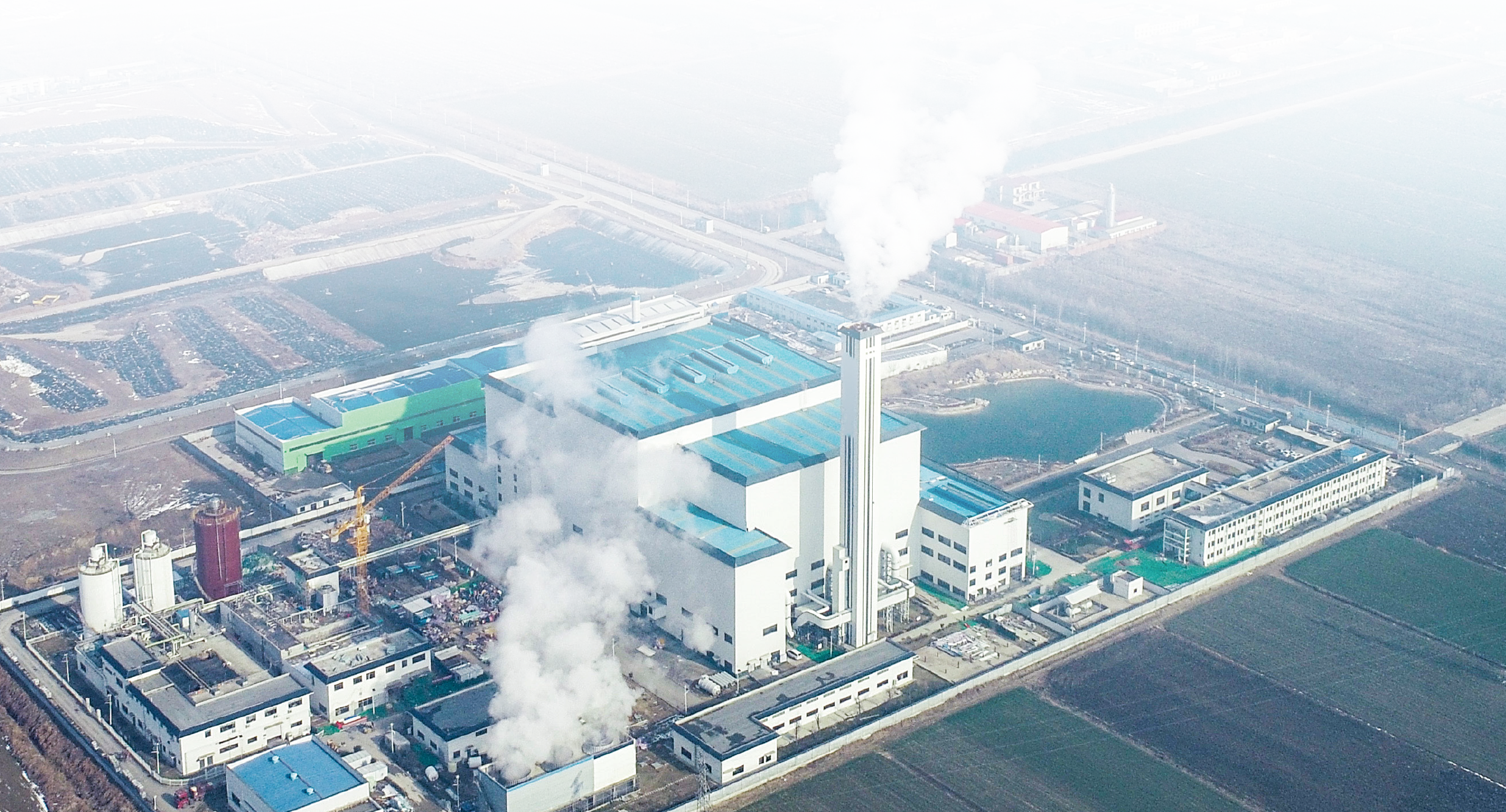

一、生活垃圾焚烧发电概况

生活垃圾焚烧发电是一项新能源技术。随着21世纪垃圾处理的产业化发展，垃圾发电已经成为最经济的发电方式，与太阳能发电、风力发电等无公害新能源并驾齐驱。我国年产生城市垃圾近1.4亿吨，占世界总量的1/4以上，在"垃圾围城"日益严峻的形势下，垃圾焚烧发电也是处置生活垃圾的最佳方式，利用它不仅可以将垃圾无害化、减量化，而且还能资源化。



二、生活垃圾焚烧发电厂工艺流程

1、主体工艺系统

（1）垃圾接收、存储及输送系统；（2）垃圾焚烧系统；（3）余热利用系统；（4）烟气净化系统；（5）灰渣处理系统；（6）电力系统；（7）低压供配电及电气传动；（8）自动化仪表及计算机系统

2、辅助系统

（1）辅助燃料系统；（2）压缩空气系统；（3）循环水系统；（4）给排水系统；（5）除盐水制备系统；（6）渗滤液处理系统；（7）通风及空调系统；（8）调度、通讯系统

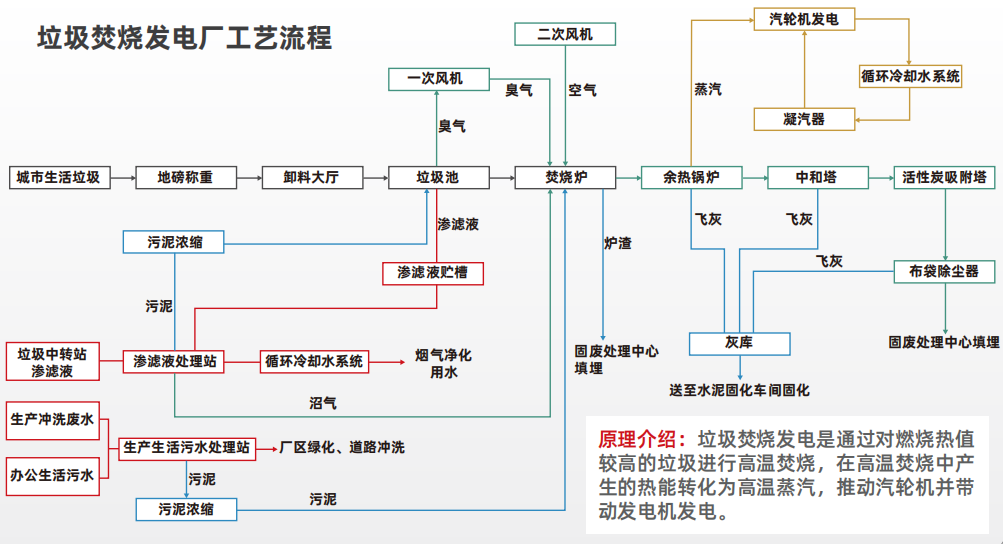

3、工艺流程图



三、垃圾焚烧系统

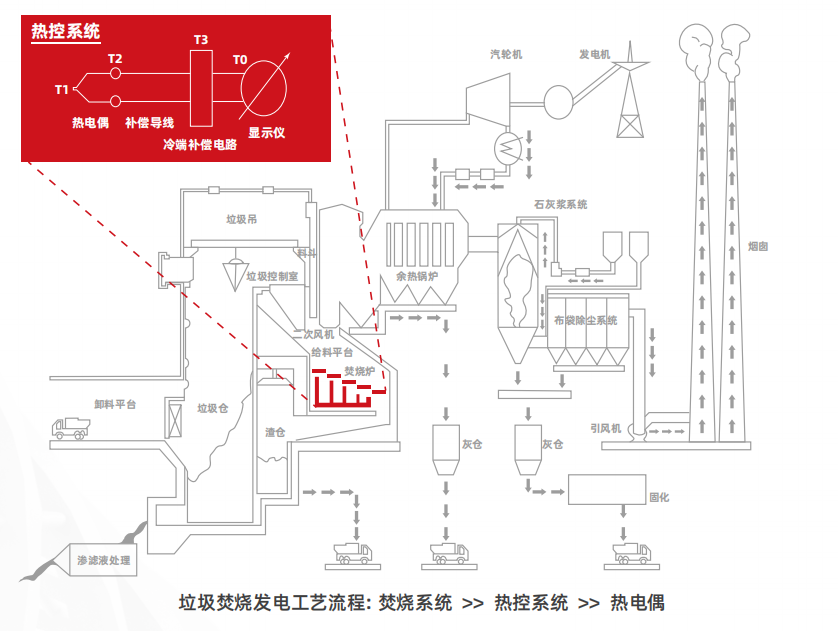

1、热电偶场景



焚烧系统	热控系统	热电偶
在垃圾焚烧发电的场景中，垃圾经过进料斗及溜槽后，被给料器推到机械炉排上进行干燥、着火、燃烧、燃尽。整个场景中，系统繁多复杂，主要包括进料系统、焚烧系统、燃烧空气系统、启动与助燃燃烧器系统等。	热控系统作为焚烧系统的重要部分，主要由压力表、流量控制仪、热电偶、管路仪表、报警装置等共同组成。作用是对应垃圾焚烧炉中的温度、压力等参数指标进行全面测量控制。	热电偶作为热控系统最关键器件，在温度测量中应用广泛，主要特点就是测温范围宽，性能比较稳定；同时结构简单，动态响应好，更能够远传4-20mA电信号，便于自动控制和集中控制。

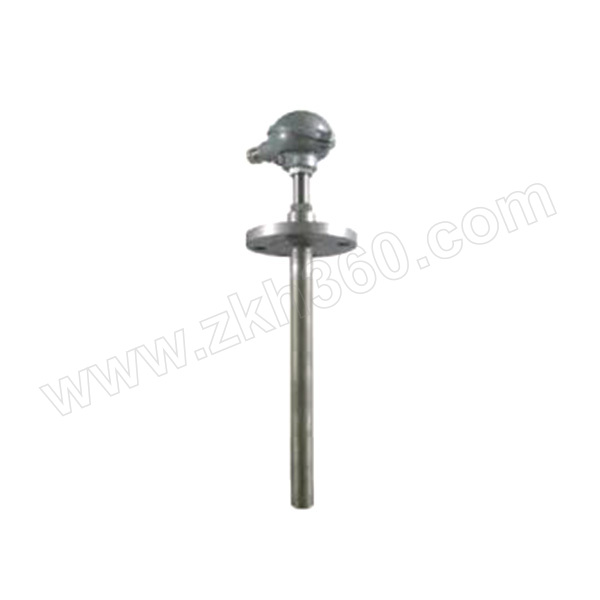

2、热电偶产品

（1）优势品牌：天康集团

   品种齐全 / 测量准确  / 质优价廉 / 按需定制

（2）产品亮点

· 测量精度高：热电偶与被测对象直接接触，不受中间介质的影响。

· 热响应时间快：热电偶对温度变化反应灵敏



四、烟气净化系统

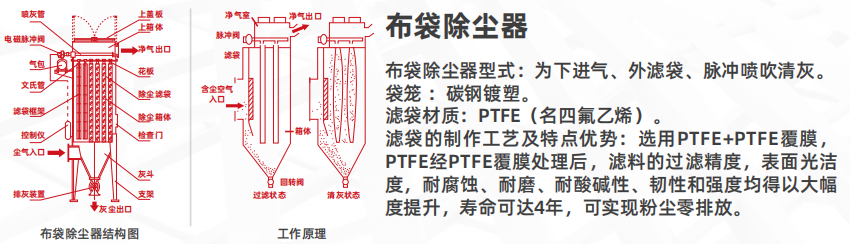

1、滤袋应用场景

2、垃圾焚烧产物成分

在垃圾焚烧过程中，产生的烟气中含有各种污染物，主要是：SO_X、NO_X、HCL、HF等酸性气体；重金属及其盐类；惰性物质、无燃烧物质、粉尘等颗粒物以及二恶英等残余的有机物。

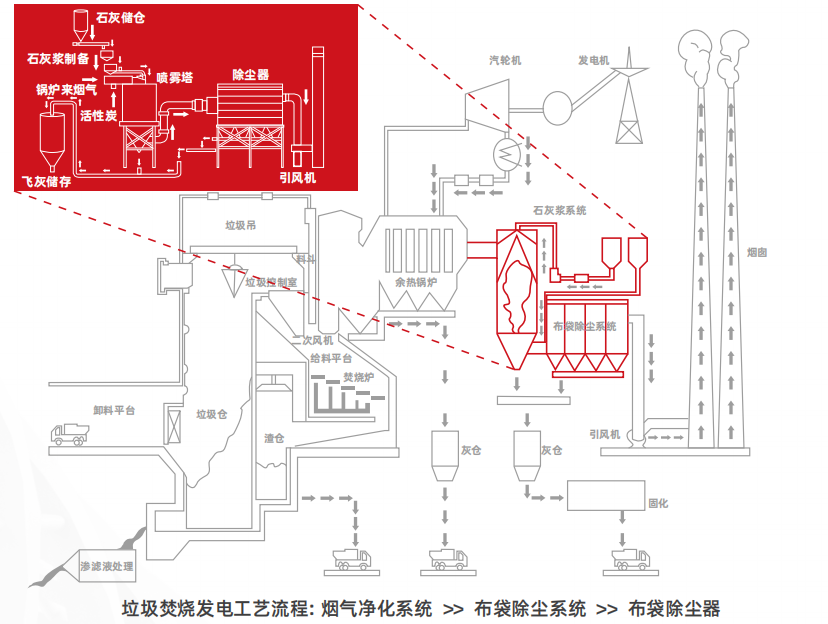

3、烟气净化控制工艺

为防止垃圾焚烧产生的污染物对环境造成二次污染，“半干法喷雾塔+活性炭吸附+布袋除尘器”工艺，并另外增加干法（消石灰）喷射系统作为补充，确保烟气排放得到有效控制。



五、渗滤液系统

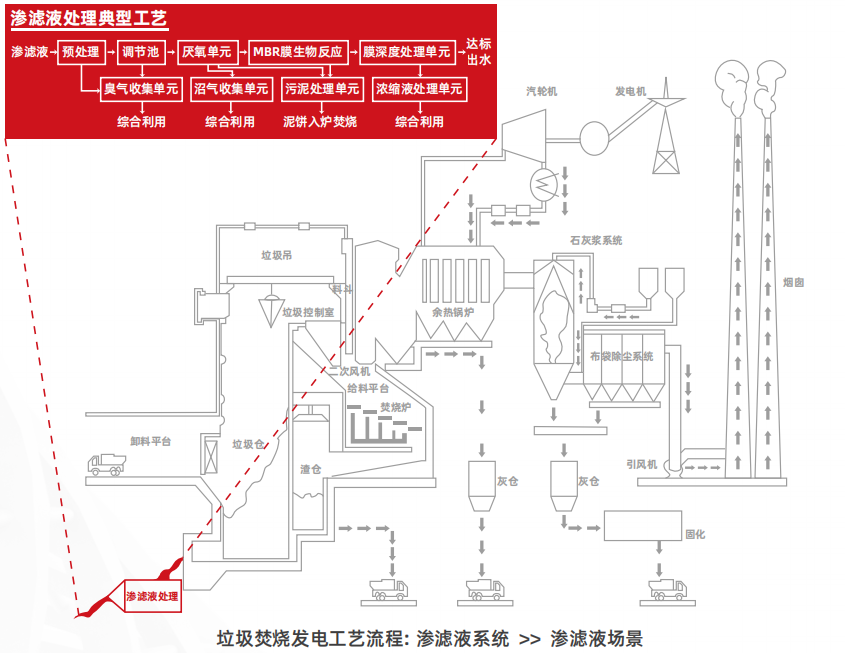

1、渗滤液场景

2、垃圾渗滤液特点

垃圾焚烧发电厂渗滤液是指在垃圾处理过程中产生的废液、发酵液等，一般为黑褐色、强恶臭、粘稠状的液体，属于二次污染物。其具有水质复杂、危害性大、有机物含量高、金属含量高、氨氮含量高、盐含量高、微生物营养元素比例失调、水质水量变化大、色度深且有恶臭等特点。因此垃圾渗滤液需要单独处理，有针对性地将污染物去除。

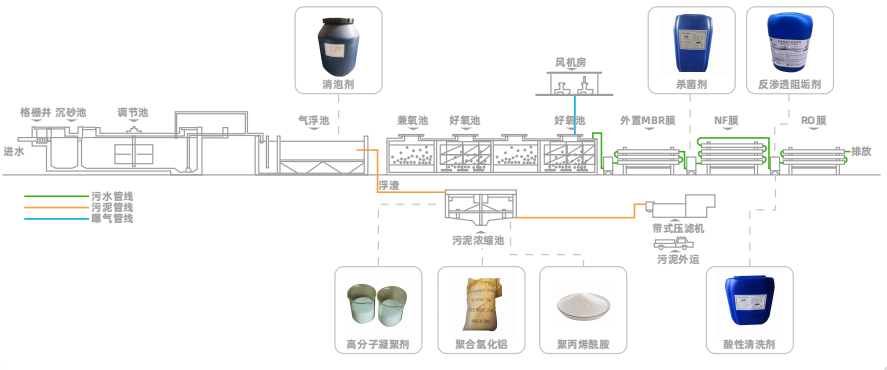

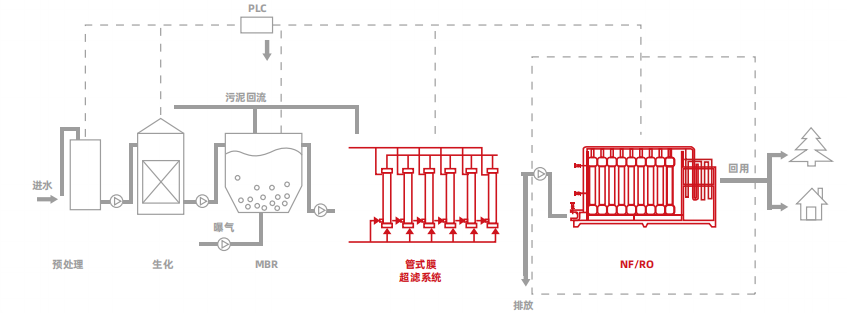

3、渗滤液处理工艺

渗滤液中的绝大部分有机污染物和氨氮可以采用生物法进行降解并去除。然而，单纯的生物法出水稳定性一般相对较差，且都是结合膜技术对生物法处理后的残留污染物进行进一步的处理，采用厌氧+好氧+膜法（超滤+纳滤或反渗透）的工艺组合较为常见。

4、膜处理应用

在垃圾渗滤液处理过程中，一般采用以压力为推动力的膜分离技术，又称为膜过滤技术。它是深度水处理的一种高级手段，根据膜选择性的不同，可分为反渗透（RO）、纳滤（NF）、超滤（UF）等，这些产品普遍适用于污水净化系统。

反渗透膜的应用	纳滤膜的应用	超滤膜的应用
在污水处理中利用低压作为膜分离动力对溶质和水进行分离，具有较高的脱盐率和水回用率，可截留粒径几个纳米以上的溶质。	纳滤膜是介于反渗透和超滤之间的一种新型的压力驱动型膜分离技术，在污水处理中脱除水中的三卤甲烷中间体THM，低分子有机物和农药、硫酸盐等有害物。	在污水处理中对有机物截留分子量从3000-300000 Dalton可选，适用于大分子物质的小分子物质分离，浓缩和纯化过程。

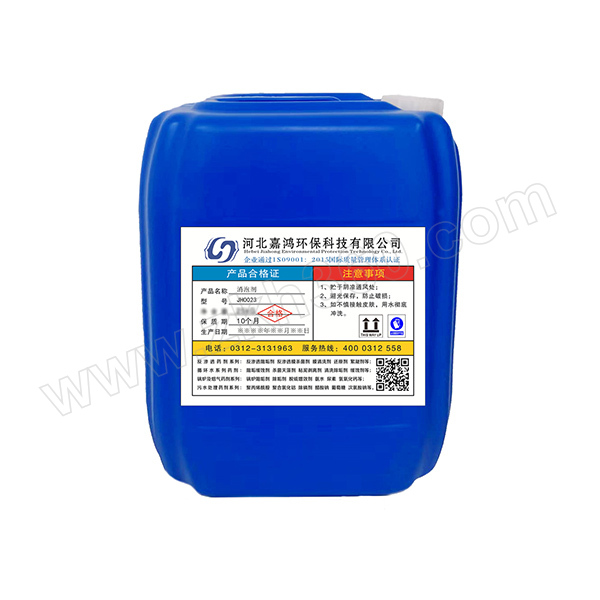

5、化学品应用

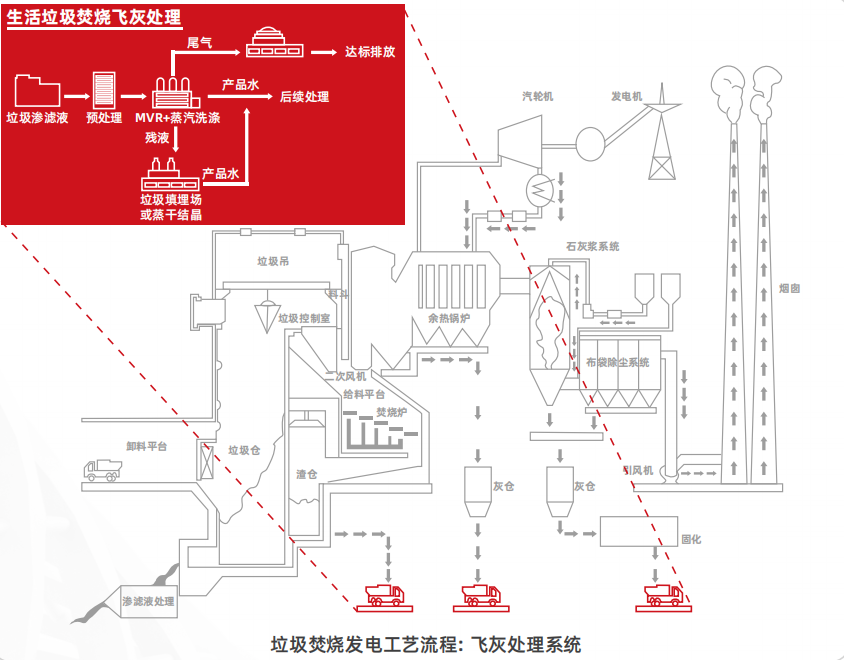

六、飞灰处理系统

1、垃圾填埋场吨袋应用场景

危险废物填埋场填埋是将飞灰用吨袋等容器密闭包装后，由危险废物运输车辆运输至危险废物填埋场进行填埋处理。该方法是目前飞灰处处置最稳妥的方法之一。
